Prestressing Pc Strand Stressing Anchorage Post Tension Anchor Head And Wedges

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage

  • Mettre en évidence

    Précontrainte du brin de PC soumettant à une contrainte Anchorage

    ,

    Accessoires d'ancre de tension de courrier

    ,

    Tête soumettante à une contrainte contrainte d'avance d'Anchorage

  • Forme de produit
    Rond
  • Composition chimique
    acier
  • Paquet de transport
    Boîte en bois
  • Forme de cale
    2 puces ou 3 puces
  • Certification
    CE; ISO
  • Matériel
    Fer malléable
  • Service après-vente
    Cheminement des conseils et du service
  • Lieu d'origine
    La Chine
  • Lieu d'origine
    La Chine
  • Nom de marque
    ZHONGTUO
  • Certification
    CE; ISO
  • Quantité de commande min
    1
  • Délai de livraison
    7-15days
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage



Précontraignez le dispositif d'ancrage est installé à l'extrémité du brin en acier et peut tendre l'ancrage. (ancre ronde, ancre plate)

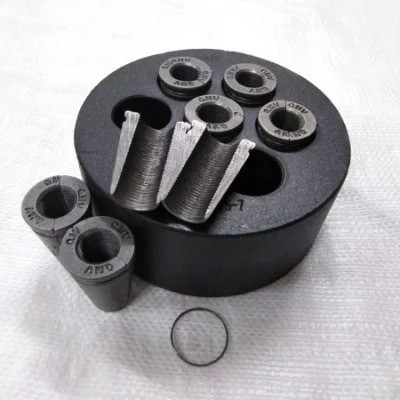

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage 0



Paramètre technique d'ancre contrainte d'avance de tension d'équipement de pont

Données techniques de YJM13 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE (IDENTIFICATION) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Données techniques de YJM15 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE
(Identification)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introduction d'ancre contrainte d'avance de tension d'équipement de pont



Le système de GYMNASE est de se composer de l'ancre d'effort-fin, de l'ancre fixe d'extrémité, du coupleur d'ancre et du tuyau ondulé.
Il peut être divisé en GYM13, GYM15, la série GYM18 des ancres rondes et GBM13, la série GBM15 des ancres plates, nous avons également le fil d'acier de haute résistance GYM5, ancre de la série GYM7.

1. GYM15 s'applique à 15.2/15.24mm, brin de PC de 15.7mm.
2. GYM13 s'applique au brin de PC de 12.7mm, de 12.5mm et de 12.9mm.
3. GYM18 s'applique au brin de PC de 17.8mm.
4. GYM22 s'applique au brin de PC de 21.6/21.8mm.
5. GYM11 s'applique au brin de PC de 10.8mm.
6. GYM10 s'applique à 9.3mm, brin de PC de 9.53mm.
7. GYM7, GYM6, GYM5 s'appliquent à 7.0mm, 6.0mm, fil à nervures de PC de spirale de 5.0mm.

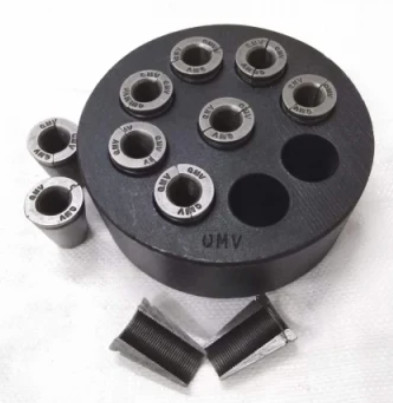

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage 1

Il a la bonne représentation d'auto-défaut, la construction et l'exploitation commode, le coefficient de ancrage élevé d'efficacité, et la fiabilité.



Champs d'application d'ancre contrainte d'avance Courrier-tendue
(1). Pour des bâtiments : Logement, bâtiments commerciaux, bâtiments ayant beaucoup d'étages.
(2). Pour l'ingénierie municipale : Chemin de fer, route, manière aérienne de vitesse rapide, manière de métro, chemin de fer ultra-rapide, etc.
(3). Pour des projets : Renfort d'exploitation, d'empilage, de base, de pente et de roche, station d'hydroélectricité, ancrant des ingénieurs, des projets de garde de l'eau, réservoir de pétrole ou de gaz, etc.

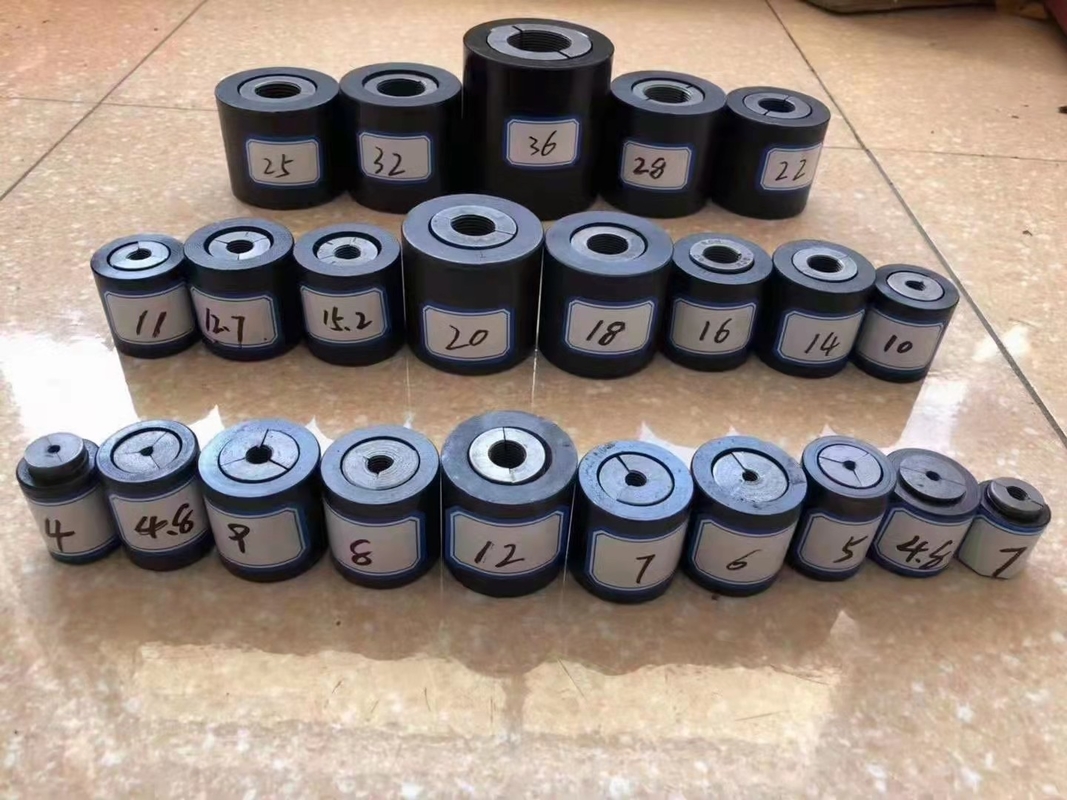

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage 2





Avantages des ancres multi de brins



(1). Type : Simple-trou, Multi-trou ; Circulaire, à plat.

(2). Pièces : Anneau d'ancre/plat, cale, embase, etc.

(3). Ayez une efficacité élevée d'ancre et une représentation très bonne.

(4). Nous pouvons fabriquer toutes sortes d'ancrage et équipement contraint d'avance selon votre condition et dessins.

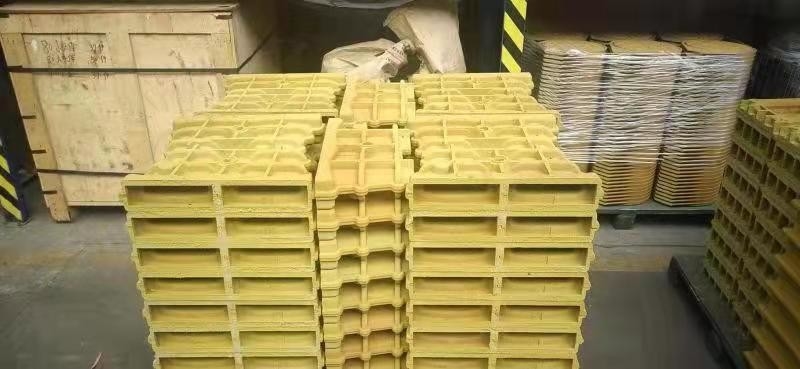

Précontrainte du brin de PC soumettant à une contrainte la tête et les cales d'ancre de tension de courrier d'ancrage 3

Astuces chaudes
1. Les ancres devraient être gardées correctement, et il ne devrait y avoir aucune rouille, eau, et d'autres articles divers en service.
2. appliquez le lubrifiant sur la surface externe de l'agrafe d'outil et la surface intérieure du trou de chandelle du plat d'ancre avant emploi, et enlevez souvent les débris sur la surface de l'agrafe.
3. des mesures de sécurité devraient être prises pendant tendre, et personne ne peut se tenir après le cric de tension.
4. Le système d'ancre devrait être employé ensemble et ne peut pas être mélangé à d'autres systèmes.
