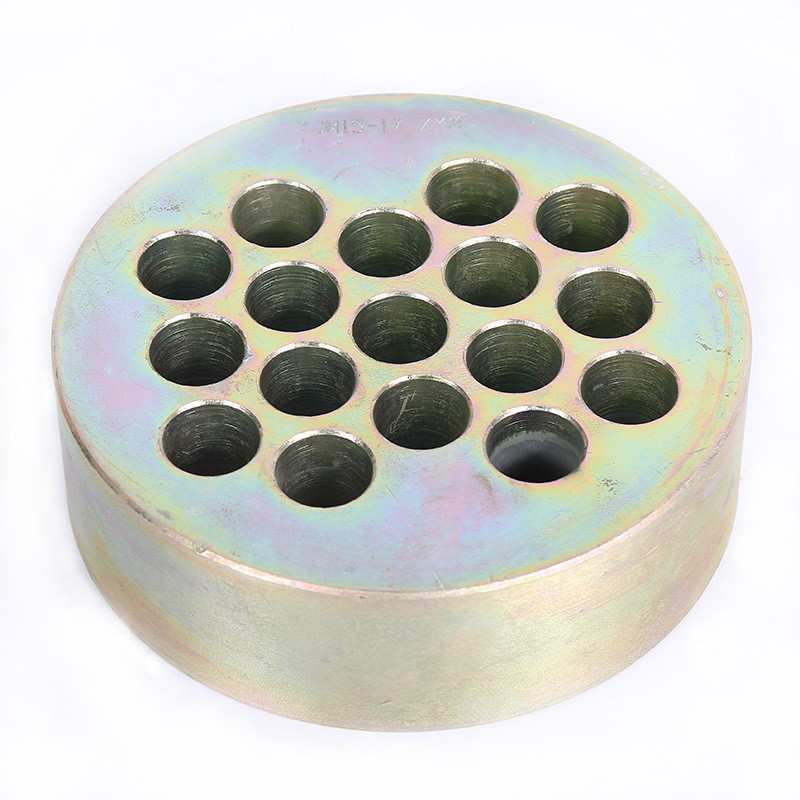

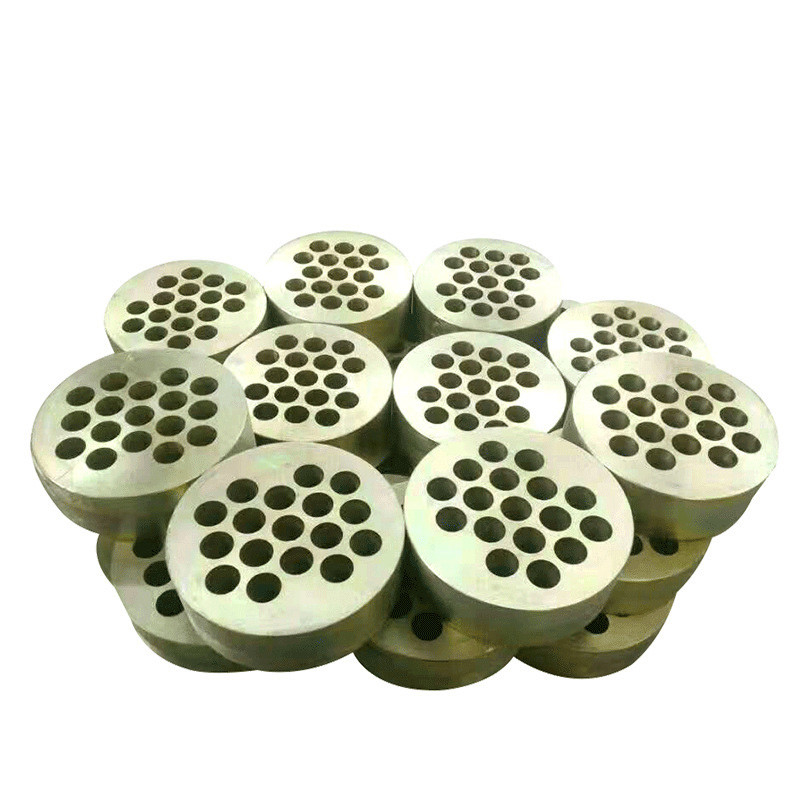

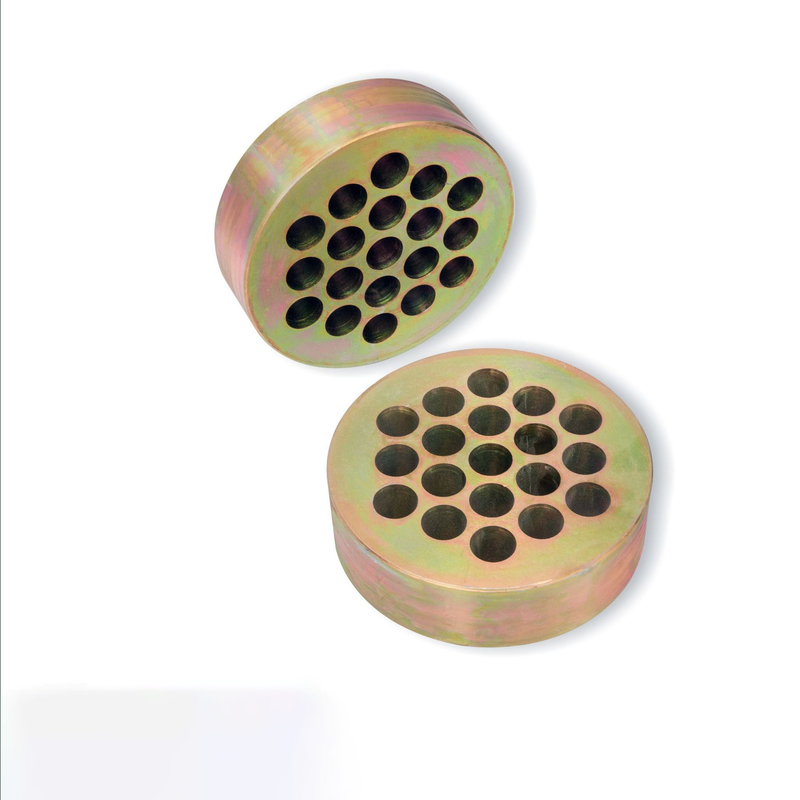

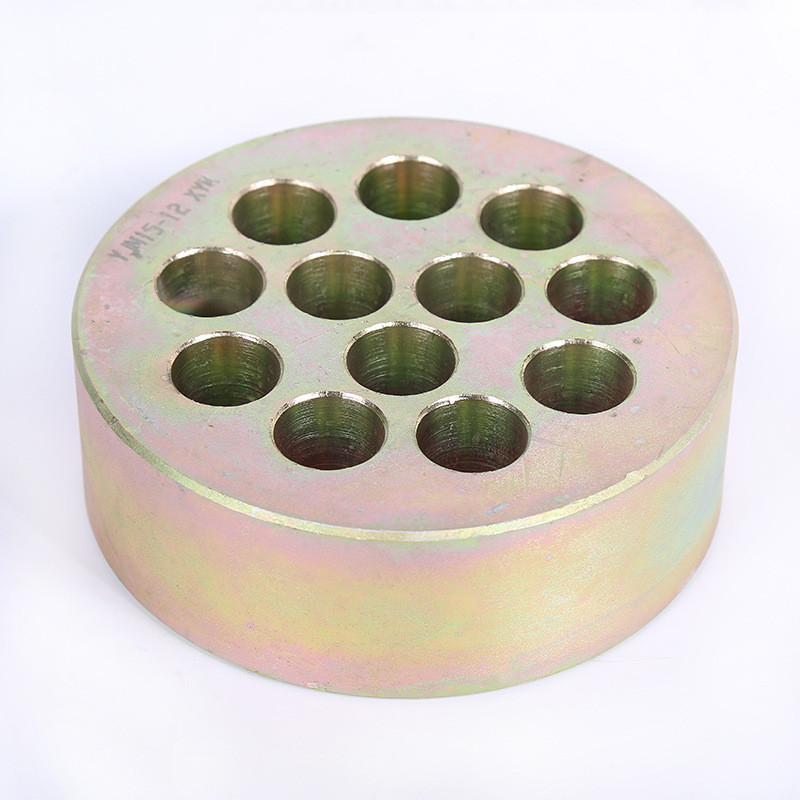

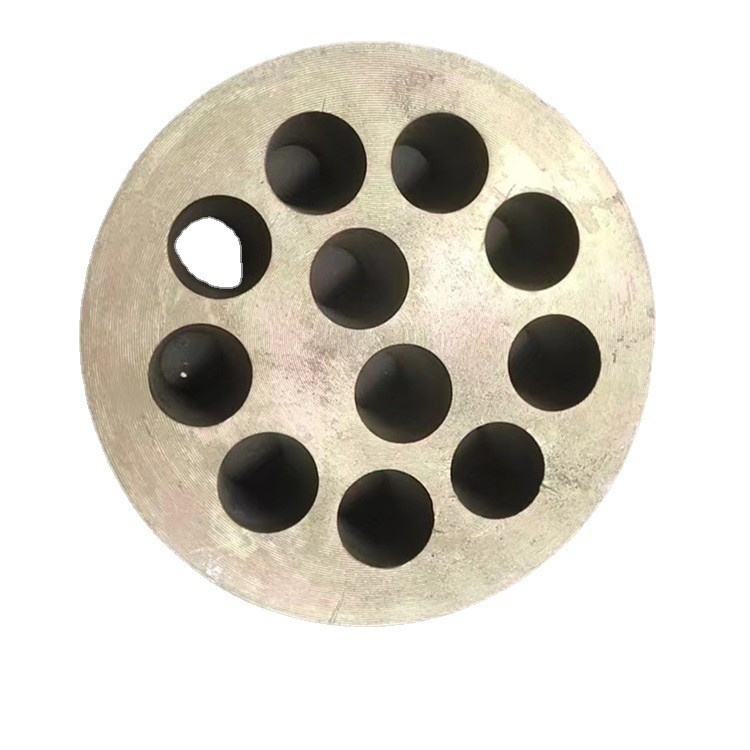

Tension multi contrainte d'avance de courrier de brin de PC de trous autour d'ancre plate
Description d'Anchorage
Anchorage est un dispositif de ancrage permanent utilisé en béton contraint d'avance et est une part importante d'appliquer la force de rétrécissement produite par les tendons contraints d'avance à la construction. Dans les structures ou les composants courrier-tendus, afin de maintenir la tension des tendons contraints d'avance et les transmettre à l'intérieur du béton, l'outil de ancrage peut améliorer la portance du pont, augmenter l'envergure du pont, et réduit le poids du pont.
Paramètre technique de tension de courrier de brin autour d'ancre plate
Données techniques de YJM13 Anchorage | ||||||||||
Spécifications | Tête d'ancre | Plaque de roulement | Conduit | Renfort en spirale | Stessing Jack | |||||
ΦA | B | Place | Rond | ΦE (IDENTIFICATION) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Données techniques de YJM15 Anchorage | ||||||||||
Spécifications | Tête d'ancre | Plaque de roulement | Conduit | Renfort en spirale | Soumettre à une contrainte Jack | |||||
ΦA | B | Place | Rond | ΦE (Identification) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Classification principale de pont Anchorage
Champs d'application de tension de courrier de brin autour d'ancre plate
Les ponts en route, les ponts de chemin de fer, les échanges urbains, les rails légers urbains, les gratte-ciel, les barrages de garde de l'eau et d'hydroélectricité, les terminaux de port, l'ancrage de protection de pente de roche, le renfort de masse de base, toit d'ancre de toit de mine de tunnel, grille contrainte d'avance, souterrain, grands bâtiments, halls, atelier d'entrepôt, bâtiment de tour, levage lourd, glissant la propulsion intermittente de film, le pont, et levage de tunnel, les grands conteneurs et bateaux, les dormeurs, le remplacement des appuis de pont, le renfort de pont et de bâtiment, les travaux de travaux de renfort, antimagnétiques et anti-corrosifs en acier (ancres de fibre)), renforcement par fibres de carbone, pré-a tendu la construction de gisement de poutre, ingénierie de précontrainte externe, câbles de séjour, câbles de suspension, etc.
Méthode générale de construction et d'installation d'ancrage
La méthode générale de construction et d'installation d'ancrage sont de mettre un nombre restreint d'explosifs au fond du trou, augmenter lui dans une forme sphérique après plusieurs constructions d'ancrage et des installations, et ont finalement mis les explosifs dans la construction et l'installation d'ancrage. Comparé à la méthode de construction et d'installation d'ancrage de trou, cette méthode a les avantages du bon effet de construction et d'installation d'ancrage, de l'efficacité élevée de travail, du progrès rapide, et de la basse consommation des explosifs. Cette méthode est employée souvent dans la construction et l'installation des ancres courtes de pile pour les bases peu profondes.
Astuces chaudes
1. Les ancres devraient être gardées correctement, et il ne devrait y avoir aucune rouille, eau, et d'autres articles divers en service.
2. appliquez le lubrifiant sur la surface externe de l'agrafe d'outil et la surface intérieure du trou de chandelle du plat d'ancre avant emploi, et enlevez souvent les débris sur la surface de l'agrafe.
3. des mesures de sécurité devraient être prises pendant tendre, et personne ne peut se tenir après le cric de tension.
4. Le système d'ancre devrait être employé ensemble et ne peut pas être mélangé à d'autres systèmes.
