Coupleur d'Anchorage 15,24 12.7mm autour d'Anchorage 3 trous, 4 trous, 5 trous



Paramètre technique d'ancre contrainte d'avance de tension d'équipement de pont

Données techniques de YJM13 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE (IDENTIFICATION) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Données techniques de YJM15 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE
(Identification)		 ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Introduction d'ancre contrainte d'avance de tension d'équipement de pont



Anchorage se rapporte à un dispositif de ancrage permanent utilisé en béton contraint d'avance. C'est un outil de ancrage dans une structure ou un composant courrier-tendue pour maintenir la tension du tendon contraint d'avance et pour la transmettre à l'intérieur du béton. Ce s'appelle également une ancre contrainte d'avance. Outil.
Des ancres peuvent être divisées en deux catégories selon le type d'utilisation :
(1) : Un outil de ancrage qui est installé à l'extrémité du tendon de précontrainte et peut toujours maintenir le tendon de précontrainte dans un état ancré pendant le processus de tension du tendon de précontrainte.
Des ancrages de fin de tension peuvent également être divisés en ancrages de type agrafe (YJM) pour les fils en acier contraints d'avance de tension, les ancres coniques en acier (GZM) pour tendre les fils d'acier, les ancres de musoir (DM) pour tendre le fil d'acier de haute résistance après s'être dirigé, l'écrou (YGM) pour tendre le rebar finition-roulé, l'ancre de titre de froid-fonte (LMZ) pour tendre les paquets à lignes équipotentielles à fils multiples, etc. de haute résistance. Beaucoup de types.
(2) ancrage de Fixe-fin : Un ancrage installé à l'extrémité du tendon contraint d'avance, habituellement inclus dans concret et non utilisé pour la tension, également connu en tant qu'une ancre de compression ou ancre de P.



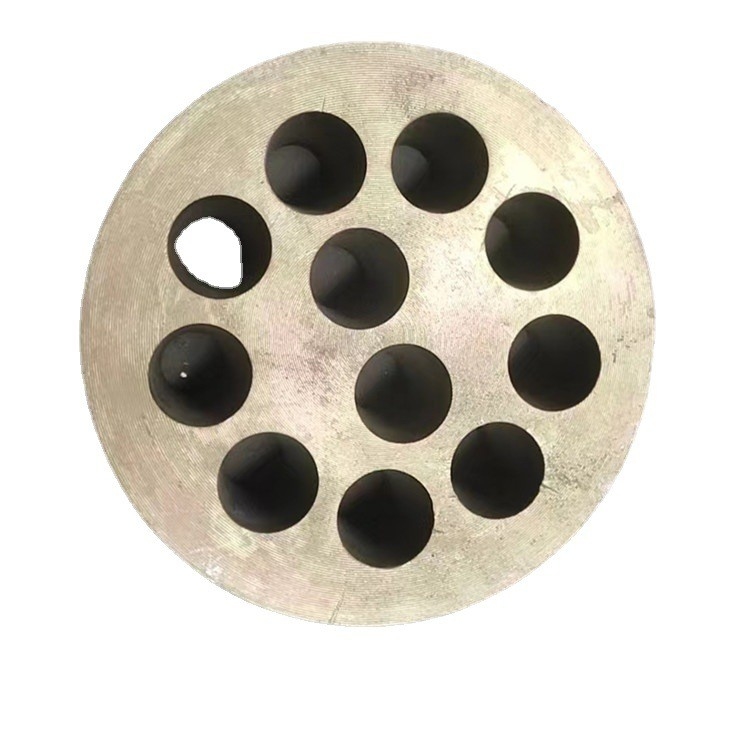

Coupleur d'Anchorage de 3 des trous 4 trous des trous 5 15.24mm 12.7mm autour d'Anchorage 0

Il a la bonne représentation d'auto-défaut, la construction et l'exploitation commode, le coefficient de ancrage élevé d'efficacité, et la fiabilité.



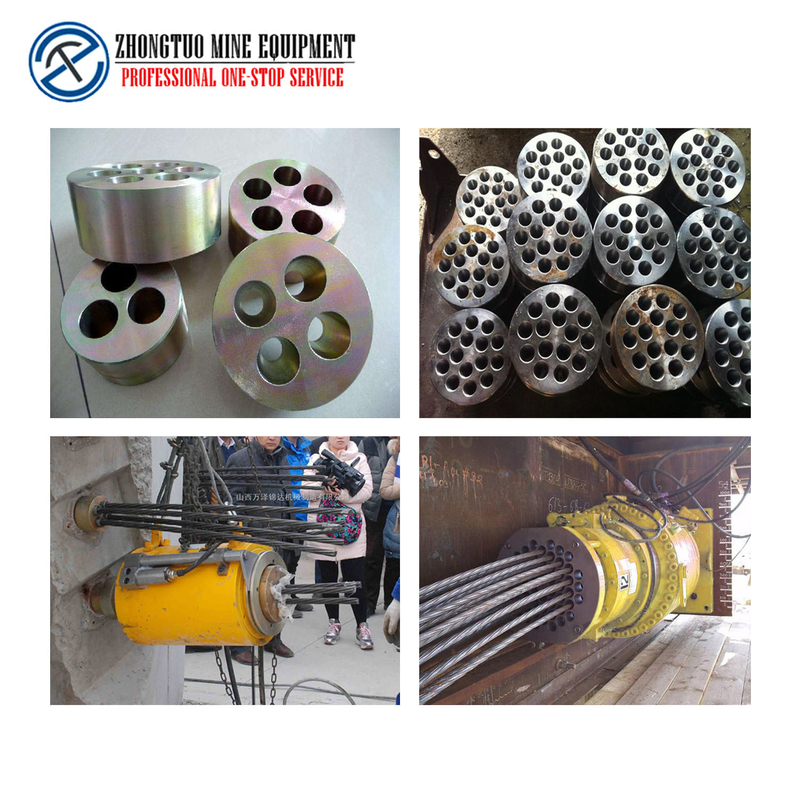

Champs d'application d'ancre contrainte d'avance Courrier-tendue
(1). Pour des bâtiments : Logement, bâtiments commerciaux, bâtiments ayant beaucoup d'étages.
(2). Pour l'ingénierie municipale : Chemin de fer, route, manière aérienne de vitesse rapide, manière de métro, chemin de fer ultra-rapide, etc.
(3). Pour des projets : Renfort d'exploitation, d'empilage, de base, de pente et de roche, station d'hydroélectricité, ancrant des ingénieurs, des projets de garde de l'eau, réservoir de pétrole ou de gaz, etc.



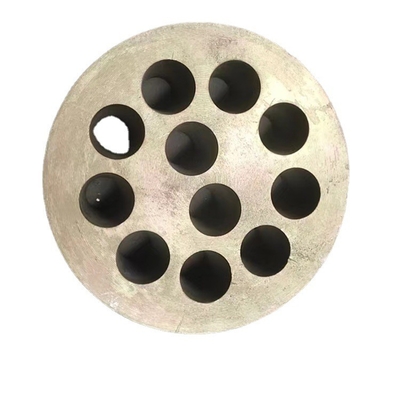

Coupleur d'Anchorage de 3 des trous 4 trous des trous 5 15.24mm 12.7mm autour d'Anchorage 1



Caractéristiques des ancres multi de brins

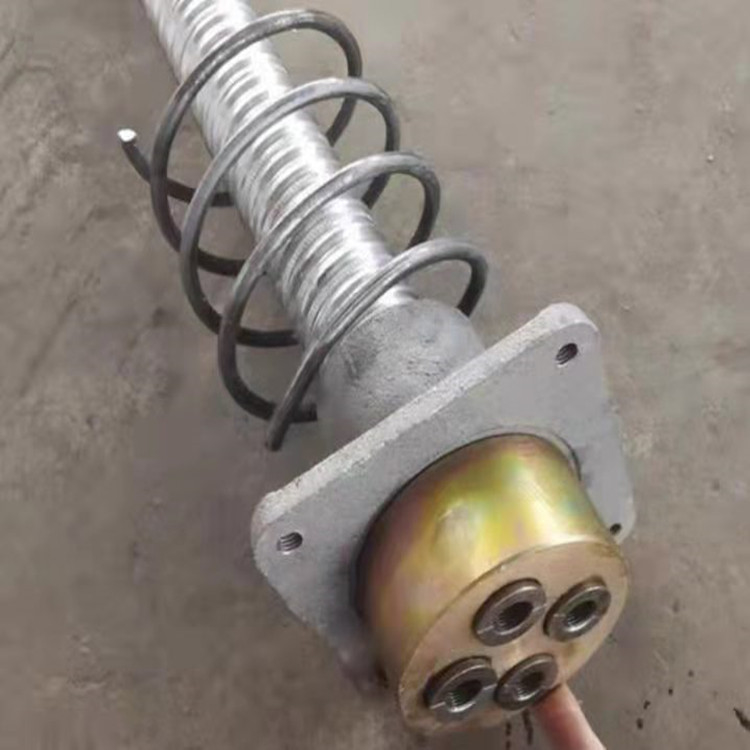

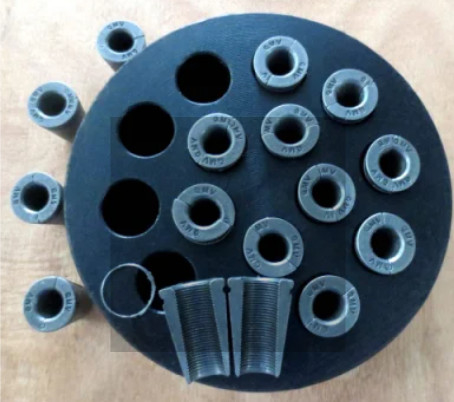

Le système d'ancrage de YJM se compose d'un système soumis à une contrainte d'ancre d'extrémité (blocs principaux soumis à une contrainte y compris d'ancre d'extrémité, cales d'ancre, plaque de roulement d'ancre, anneaux de renfort en acier en spirale) et du système d'ancre de cul-de-sac (extrémité de fixation) (ancre y compris de cul-de-sac, cales d'ancre, plaque d'acier, anneaux de renfort en acier en spirale). Il est très utilisé dans la précontrainte et la construction de tension de courrier.



Avantages des ancres multi de brins



(1). Type : Simple-trou, Multi-trou ; Circulaire, à plat.

(2). Pièces : Anneau d'ancre/plat, cale, embase, etc.

(3). Ayez une efficacité élevée d'ancre et une représentation très bonne.

(4). Nous pouvons fabriquer toutes sortes d'ancrage et équipement contraint d'avance selon votre condition et dessins.

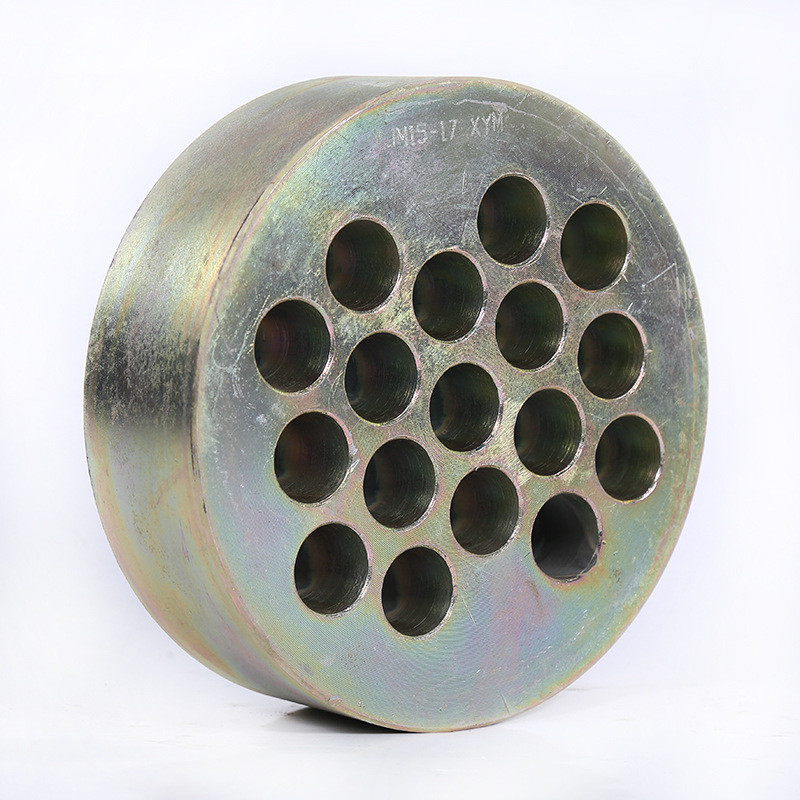

Coupleur d'Anchorage de 3 des trous 4 trous des trous 5 15.24mm 12.7mm autour d'Anchorage 2

Astuces chaudes
1. Les ancres devraient être gardées correctement, et il ne devrait y avoir aucune rouille, eau, et d'autres articles divers en service.
2. appliquez le lubrifiant sur la surface externe de l'agrafe d'outil et la surface intérieure du trou de chandelle du plat d'ancre avant emploi, et enlevez souvent les débris sur la surface de l'agrafe.
3. des mesures de sécurité devraient être prises pendant tendre, et personne ne peut se tenir après le cric de tension.
4. Le système d'ancre devrait être employé ensemble et ne peut pas être mélangé à d'autres systèmes.




Étiquettes:

Les trous multi précontraints ancrent des accessoires

Tension de courrier autour des ancres plates

Ancre contrainte d'avance de câble de brin de PC
