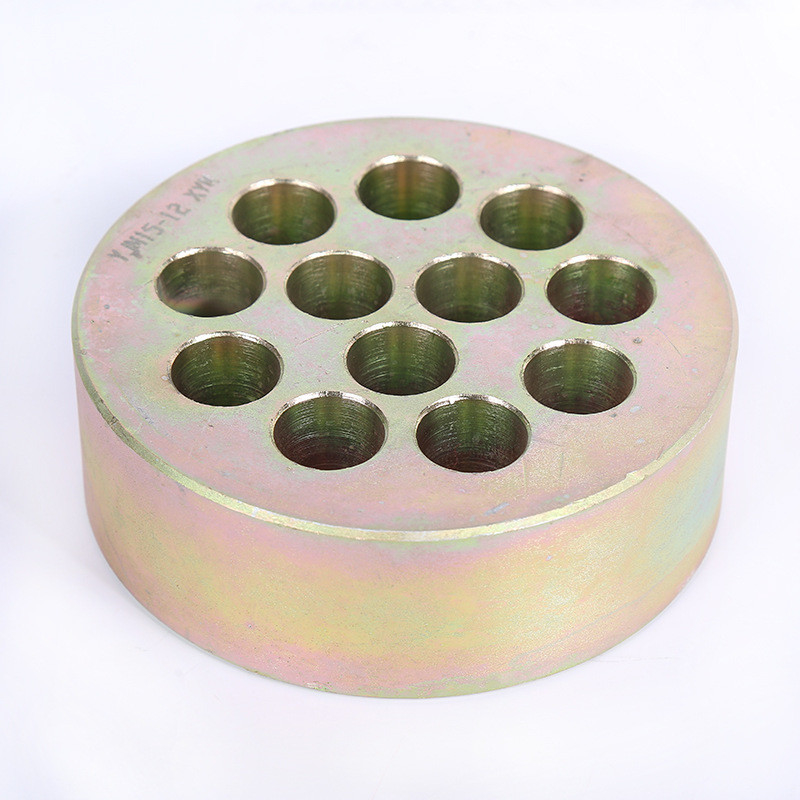

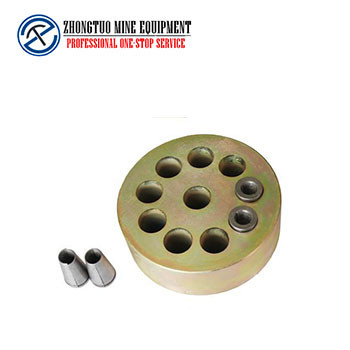

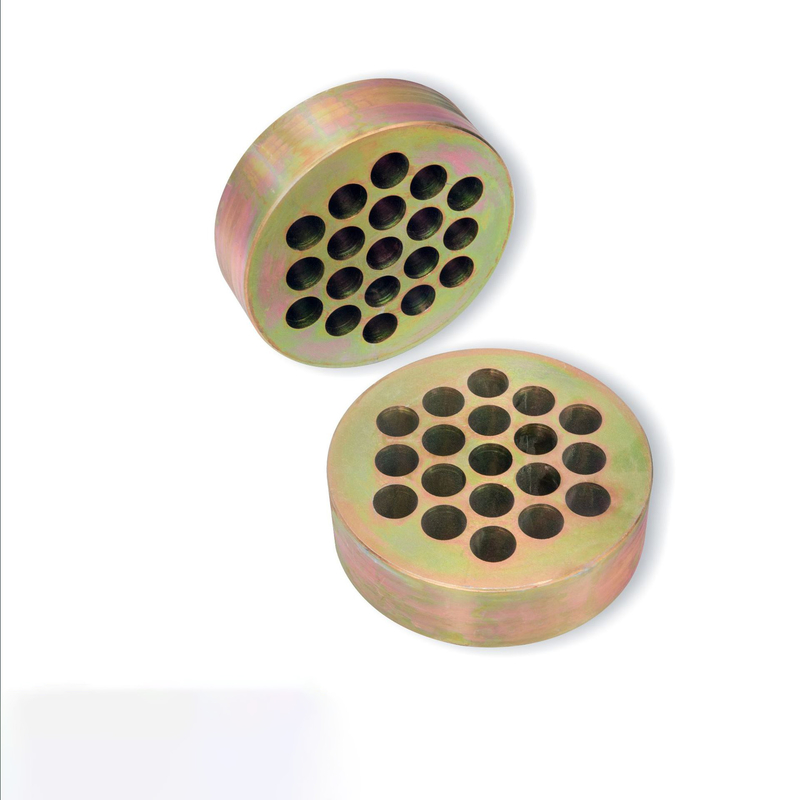

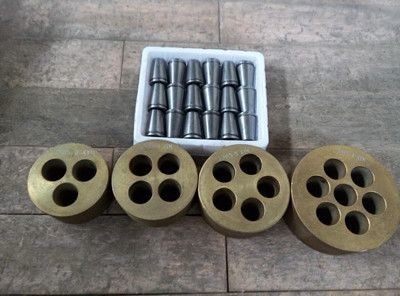

CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

Les trous multiples d'OIN de la CE ancrent le coupleur d'accessoires autour du dispositif d'Anchorage

  • Mettre en évidence

    Le multiple d'OIN troue des accessoires d'ancre

    ,

    Le multiple de la CE troue des accessoires d'ancre

    ,

    Dispositif d'Anchorage de rond de coupleur

  • Automation
    Arme semi-automatique
  • brin de PC
    1-15holes
  • Paquet de transport
    Boîte en bois
  • Forme de cale
    2 puces ou 3 puces
  • Certification
    CE; ISO
  • Service après-vente
    Cheminement des conseils et du service
  • Garantie
    Un an
  • Matériel
    Fer malléable
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    ZHONGTUO
  • Certification
    CE; ISO
  • Quantité de commande min
    1
  • Détails d'emballage
    cas en bois
  • Délai de livraison
    7-15Days
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Les trous multiples d'OIN de la CE ancrent le coupleur d'accessoires autour du dispositif d'Anchorage

Coupleur d'Anchorage de dispositif d'Anchorage autour des trous d'Anchorage Mutiple



Description de tension de courrier de brin autour d'ancre plate

Anchorage est un dispositif de ancrage permanent utilisé en béton contraint d'avance et est une partie intégrante d'appliquer la force de rétrécissement produite par les tendons contraints d'avance à la construction. Dans les structures ou les composants courrier-tendus, afin de maintenir la tension des tendons contraints d'avance et les transmettre à l'intérieur du béton, l'outil de ancrage peut améliorer la portance du pont, augmenter l'envergure du pont, et réduit le poids du pont.



Spécifications de tension de courrier de brin autour d'ancre plate

Données techniques de YJM13 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE (IDENTIFICATION) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Données techniques de YJM15 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE
(Identification)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500

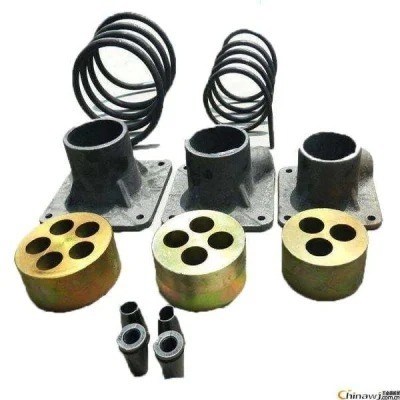

Classification principale de pont Anchorage



Les trous multiples d'OIN de la CE ancrent le coupleur d'accessoires autour du dispositif d'Anchorage 0



Construction et installation des ancres complexes
1. La construction et l'installation des ancrages complexes s'appellent également « construction et l'installation directionnelles d'ancrage ». Par certaines mesures techniques, l'énergie d'explosion et l'échelle d'explosion sont strictement commandées, de sorte que le bruit, vibration, domaine de dommages de la construction d'ancrage et installation, et la gamme de récession des objets cassés, sont commandées dans des limites spécifiques. Dans les villes et les usines, de vieilles constructions de ponts ou structures complexes sont souvent exigées, comme des bâtiments, des ateliers, des cheminées, des tours d'eau, et de diverses bases, qui sont souvent construites et installées avec les ancres complexes.
2. Il y a beaucoup de facteurs à considérer dans la construction et l'installation des ancrages complexes, y compris la géométrie et le matériel du corps de construction et d'installation d'ancrage, les explosifs a employé, la quantité de charge, la disposition simple de construction et la méthode de remplissage, la bâche et les mesures de sauvegarde et l'environnement, etc. environnants. Parmi eux, le plus important est le nombre d'explosifs et de frais.



Champs d'application de tension contrainte d'avance autour d'Anchorage
Les ponts en route, les ponts de chemin de fer, les échanges urbains, les rails légers urbains, les gratte-ciel, les barrages de garde de l'eau et d'hydroélectricité, les terminaux de port, l'ancrage de protection de pente de roche, le renfort de masse de base, toit d'ancre de toit de mine de tunnel, grille contrainte d'avance, souterrain, grands bâtiments, halls, atelier d'entrepôt, bâtiment de tour, levage lourd, glissant la propulsion intermittente de film, le pont, et levage de tunnel, les grands conteneurs et bateaux, les dormeurs, le remplacement des appuis de pont, le renfort de pont et de bâtiment, les travaux de travaux de renfort, antimagnétiques et anti-corrosifs en acier (ancres de fibre)), renforcement par fibres de carbone, pré-a tendu la construction de gisement de poutre, ingénierie de précontrainte externe, câbles de séjour, câbles de suspension, etc.

Les trous multiples d'OIN de la CE ancrent le coupleur d'accessoires autour du dispositif d'Anchorage 1



Avis de tension contrainte d'avance autour d'Anchorage

(1) pour la coupe des nervures contraintes d'avance, une scie de meule devrait être utilisée, et la soudure à l'arc ne devrait pas être employée ;
(2) quand les brins en acier sont empaquetés, ils devraient être redressés un, empaqueté dans des paquets, et ne doivent pas être désordonnés. L'ancrage expulsé ou l'ancrage de relief à l'extrémité fixe de la mèche en acier sera assemblé avec la plaque de roulement et le renfort en spirale à l'avance ;
(3) l'équipement et les instruments utilisés pour précontraindre seront régulièrement maintenus et calibrés ;
(4) avant que les tendons contraints d'avance soient tendus, le rapport concret d'essai de force et de compressibilité sera fourni. Quand la résistance à la pression du béton répond aux exigences de conception et n'est pas inférieure à 75% de la catégorie de résistance mécanique, la précontrainte peut être appliquée ;
(5) avant les tendons de précontrainte sont tendus, la surface de la plaque de roulement devrait être nettoyée et la qualité du béton derrière la plaque de roulement devrait être vérifiée. S'il y a une cavité dans le béton, il devrait être réparé avec le mortier époxyde avant de tendre ;
(6) quand l'ancre est installée, le plat d'ancre devrait être droit, l'agrafe devrait être serrée, et la position de l'agrafe devrait être uniforme : mais l'agrafe ne devrait pas être battue trop dur en serrant l'agrafe, pour pour ne pas endommager l'agrafe.
