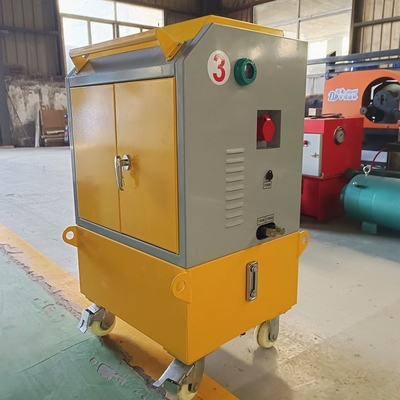

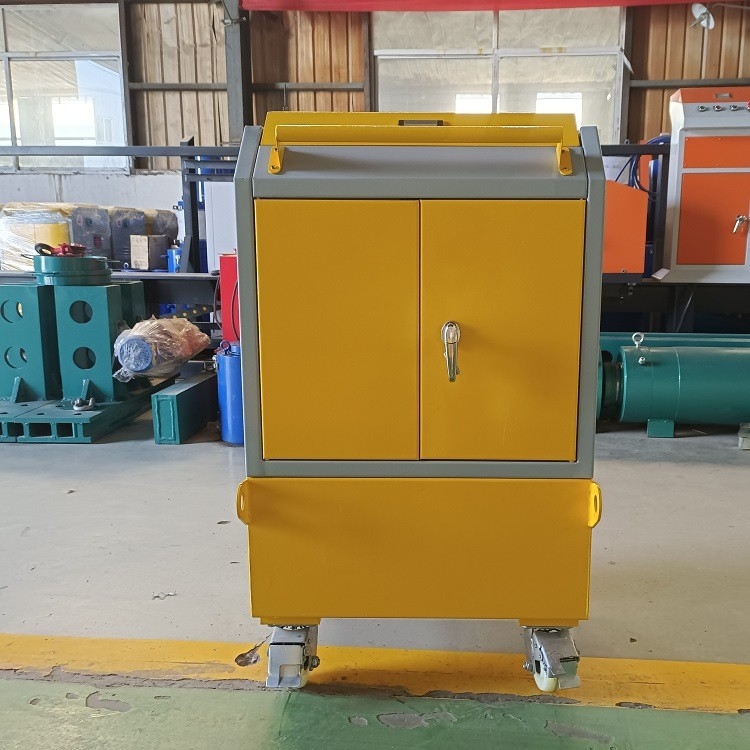

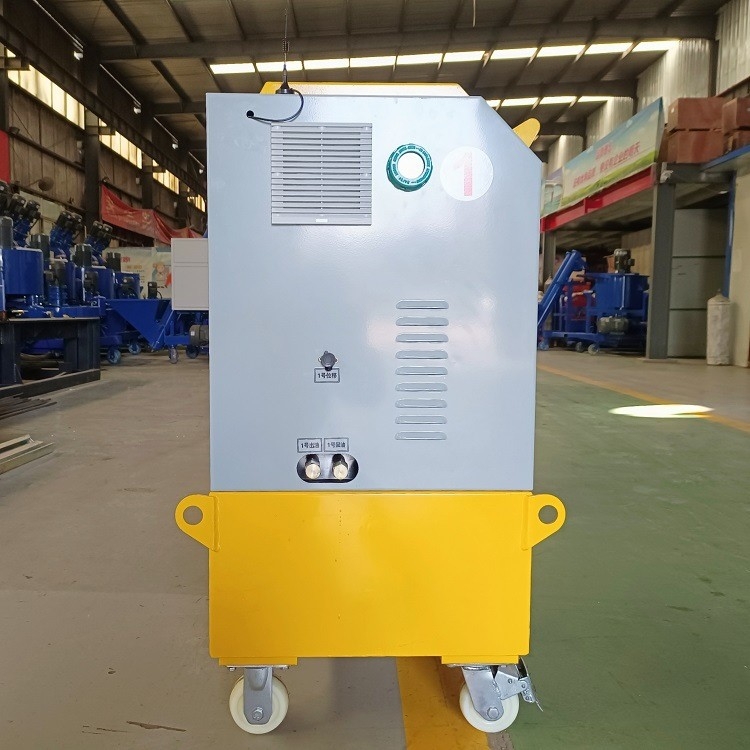

Système de tension intelligent contraint d'avance commande numérique par ordinateur Jack For Construction

Fonctionnement d'écran de tension de contrôle
(1) choisissent le type de poutre et le type à tendre.
(2) écrivent la liste des tâches de tension, déterminent si le nombre de poutre, le type de poutre, et le nombre de piédestal sont compatibles à publié, et puis vérifient les poutres en acier qui doivent être étirées, et cliquent sur CORRECT pour écrire l'interface de contrôle de tension.
(3) après être entré, si les données de tension sont correctes après que le cric soit installé, l'armoire de commande principale d'abord appuie sur [le bouton de pompe à huile] pour tourner sur le moteur de la station de pompage et démarre pour tourner, puis clique sur le bouton de tension d'opération sur l'écran principal et appuie sur le bouton dans l'interface nouvellement ouverte [les attentes de bouton de début] la machine auxiliaire au début, la machine principale clique sur [le bouton de début] pour devenir indisponible, et puis appuie sur [le bouton de pompe à huile] de l'armoire de commande auxiliaire pour commencer la station de pompage auxiliaire de machine, et appuie sur [le bouton vert de début] pour commencer à tendre .

Paramètre technique du système de tension synchrone

Processus s'étendant intelligent :
①Cliquez sur [le bouton de début] pour écrire la première étape de contrôle de tension, la valeur à atteindre de tension est σcon de 15%, le système contrôle automatique la valeur de tension pour atteindre la valeur à atteindre et écrit l'étape de synchronisation de charge, et ajoute automatiquement la pression de commander la tension pour garder autour de la valeur à atteindre dans la marge de 1%, le système enregistre automatiquement la tension et l'élongation réelles du cylindre après que la charge soit accomplie, et l'opérateur de cric mesure la quantité exposée de l'agrafe d'outil et l'enregistre.
②Après que l'achèvement de la première phase de synchronisation de charge, écrivent la deuxième étape de contrôle de tension. La valeur à atteindre de la force de tension est σcon de 30%. Le système contrôle automatique la valeur de tension pour atteindre la valeur à atteindre et écrit l'étape de la synchronisation soutenue de charge. À moins de 1% de la valeur à atteindre, le système enregistre automatiquement la tension et l'élongation réelles du cylindre après que la charge soit accomplie, et l'opérateur de cric mesure la quantité exposée de l'agrafe d'outil et l'enregistre.
③Après que l'achèvement de la seconde étape de la synchronisation de charge, écrivent la troisième étape de contrôle de tension. La valeur à atteindre de la force de tension est le σcon 103%. Le système contrôle automatique la valeur de tension pour atteindre la valeur à atteindre et écrit l'étape de la synchronisation soutenue de charge. À moins de 1% de la valeur à atteindre, le système enregistre automatiquement la tension et l'élongation réelles du cylindre après que la charge soit accomplie, et l'opérateur de cric mesure la quantité exposée de l'agrafe d'outil et l'enregistre. Après avoir tenu la charge pendant 5 minutes, elle écrit l'étape de ancrage de contrôle, et le système contrôle automatique l'ancrage de déchargement.
④Après que l'ancrage soit accompli, le système contrôle automatique le cric pour aller support, enlève l'ancre d'outil et le cric, et les mesures et les disques d'opérateur de cric la quantité exposée de l'agrafe fonctionnante d'ancre, et se prépare au prochain ensemble de tendre de poutre en acier.

Question et exportation de données de résultat de tension
(1) cliquent sur dessus le centre serveur « rapport d'extension » pour écrire l'interface d'opération de la déclaration de tension
(2) pour des données exportez, cliquez sur directement le « disque d'U pour lire et écrire », choisissez le temps s'étendant dans l'interface automatique de dialogue, et puis cliquez sur [le bouton de données d'exportation] pour exporter le rapport s'étendant correspondant de données, le dossier exporté est dans D : À l'intérieur de l'UDisk.
(3) reportage d'étirer des résultats
La courbe de changement de la force de tension et de la valeur d'élongation est automatiquement téléchargée pendant le processus de tension, et le résultat de tension est automatiquement téléchargé après que tendre soit accompli. L'ordinateur de gestion de gisement de poutre rapporte simultanément la courbe de processus de tension et les résultats de tension au centre supérieur de surveillance de l'information par le réseau pour la référence et l'examen.
