Machine intelligente vérin synchrone hydraulique de construction de pont

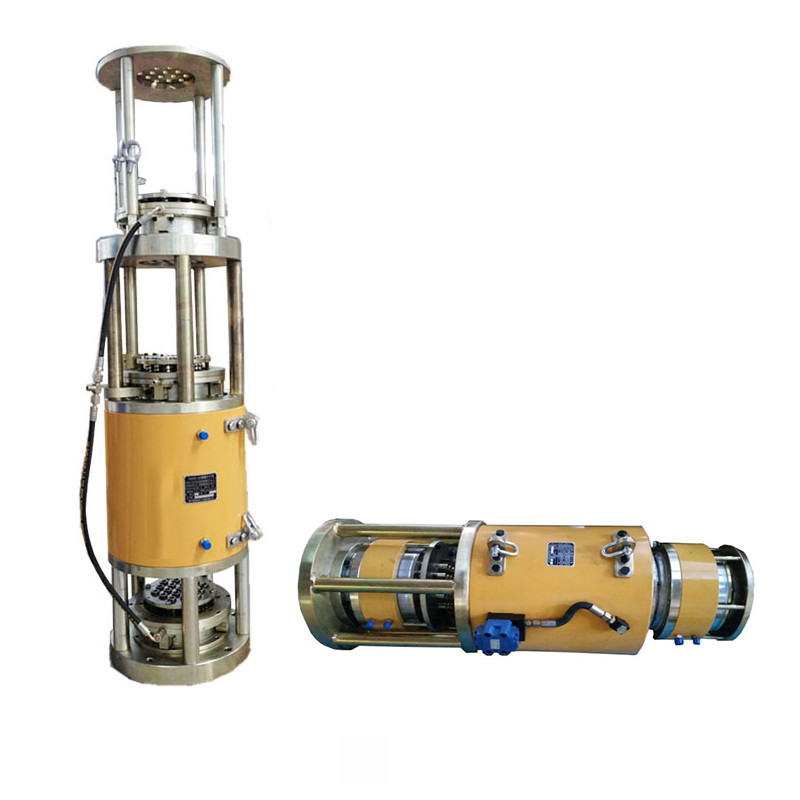

600t brin hydraulique Jack avec le système de levage synchrone

Introduction de vérin synchrone

Le système de levage synchrone hydraulique se compose principalement de station de pompe hydraulique, de vérin, et de système de contrôle. C'est des principes d'une intégration de produit de pointe mécaniques, électriques, hydrauliques, et d'ordinateur. Équipement pour le levage ou l'abaissement global des pièces structurelles de construction à haute altitude et des pièces structurelles de poids excessif.

Paramètre technique de vérin synchrone

Principe de fonctionnement de vérin synchrone

Pour intégrer l'ancre contrainte d'avance ancrant la technologie avec la technologie de cric hydraulique, ancrez le brin en acier par l'ancre, et puis utilisez l'ordinateur pour commander centralement l'écoulement et la sortie de pression d'huile de la station de pompe hydraulique.
Le dispositif conduit le piston de cric pour se prolonger et se contracter (dispositif de capteur de déplacement) et force le brin en acier et le composant à monter, descendre, et à traduire sans interruption pour réaliser le levage synchrone global (traduction) et abaisser du mouvement.

Avantages de vérin synchrone

1. L'équipement de levage est petit dans la taille, lumière dans le poids, grand dans la capacité de chargement, commode et flexible dans l'installation, particulièrement approprié aux composants de levage de grand-tonnage dans les petits espaces ou à l'intérieur ;
2. En augmentant la combinaison de l'équipement de levage, le poids, l'envergure, et le secteur de levage ne sont pas limités ;
3. Utilisant les brins en acier de bas-relaxation, tant que il y a les points de levage porteurs raisonnables, la taille de levage n'est pas limitée ;
4. L'ancre de levage de cric a la propriété à verrouillage automatique du mouvement inverse, qui rend le processus de levage très sûr, et les composants peuvent sûrement être fermés à clef pendant longtemps à n'importe quelle position pendant le processus de levage ;
5. L'équipement a un niveau élevé de l'opération d'automation, commode et flexible, et a de divers modes d'opération tels que l'opération automatique, l'opération semi-automatique, l'ajustement unique, et l'opération manuelle. L'affichage a un affichage à cristaux liquides, et l'affichage d'écran tactile est très intuitif. Et le système de contrôle est équipé d'un programme de protection d'auto-correction, même si il misoperated, il ne causera pas un accident de sécurité.
6. Utilisant cet équipement pour la construction, la période de construction est courte, le coût est bas, et l'avantage économique est bon.

Processus et technologie de vérin synchrone
1. portée d'application
Cette technologie convient au levage global des antennes en acier de mât des tours de TV et à la levée globale des grilles, des toits, des passages supérieurs en acier, et d'autres composants des travaux publics à grande échelle tels que des gymnases, piscines, hangars, théâtres, des salles attendant (bateau), etc. La levée globale de la poutre principale de la grue et le patinage de la botte en acier de toit (couverture) du bâtiment principal du terminal d'aéroport.
2. méthodes et caractéristiques
Méthode de levage
Actuellement, les méthodes « de groupe porteur et hydraulique en acier de suspension de brin de vérin, et de synchronisation de gestion par ordinateur » sont en grande partie adoptées. Il y a deux méthodes comme suit :
①Type cabreur (c'est-à-dire, type de levage) : Le vérin hydraulique est placé sur la colonne permanente de la structure porteuse, l'extrémité supérieure du brin en acier suspendu est fixée (ancré) avec le vérin hydraulique par le noyau, et le membre plus bas de gamme et se soulevant sont ancrés et ancrés avec les outils spéciaux. Relié ensemble, comme « l'eau de levage de la bonne plate-forme », le vérin hydraulique tient la mèche en acier et la soulève, soulevant de ce fait le composant à la taille d'installation. Ce plan est le type cabreur d'ascenseur.
②Type s'élevant (type s'élevant de poteau) : l'extrémité supérieure de la mèche en acier suspendue est fixée sur la structure permanente (ou la base ou l'installation provisoire de renfort liée à l'objet permanent), et le vérin hydraulique est placé au plus bas de gamme de la mèche en acier (hydraulique vérin l'ancre est relié au composant), comme un « poteau s'élevant de singe », le vérin hydraulique tient la mèche en acier et s'élève, soulevant de ce fait le composant à la taille d'installation.
Le type s'élevant est le plus approprié à la levée des membres droits avec la taille de levage élevée, la surface de projection et relativement léger généraux, comme les antennes en acier de mât des tours de TV.
