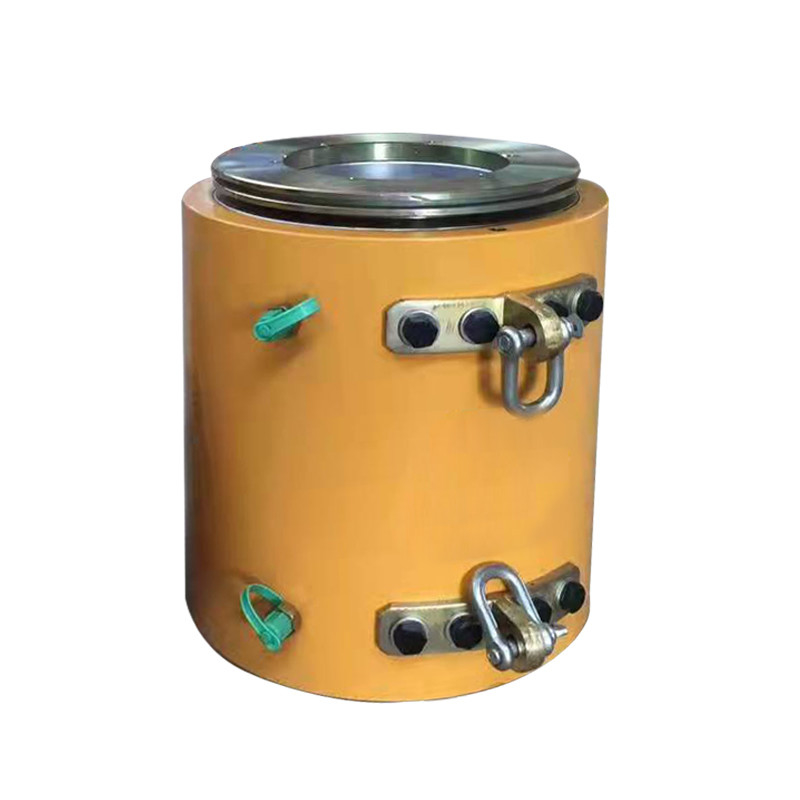

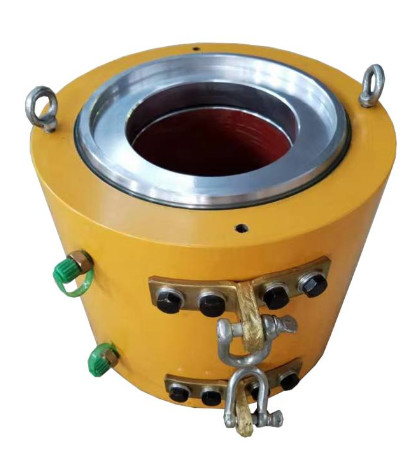

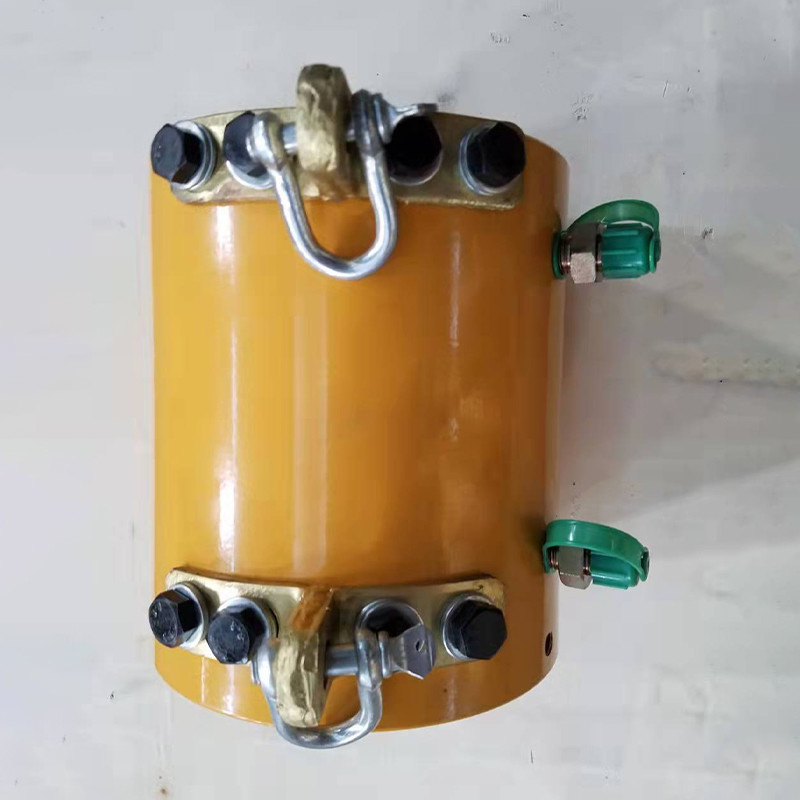

La machine faite sur commande de construction de pont a précontraint la tension Jack soumettant à une contrainte hydraulique de courrier

Caractéristiques de cavité hydraulique Jack de noyau

1. YDC dactylographie soumettre à une contrainte le cric est un cric contraint d'avance polyvalent d'à travers-coeur, qui est employé pour des opérations de tension de divers ancrages en acier de brin. Très utilisé courrier-en tendant de grands bâtiments, structures, ponts concrets contraints d'avance, roche ancrant, structures hydrauliques, base ancrant, et d'autres projets importants.
2. Les parties principales du cric sont faites d'acier de haute résistance, qui a les caractéristiques de la structure compacte, du volume léger et petit, de la longueur axiale courte, et de la longueur réservée courte de tension de la mèche en acier, qui peut sauver le matériel en acier de mèche. Et le levage est flexible, durable, facile à utiliser, et facile à maintenir.
3. le type cric de YDC est un genre de cric en forme d'auget, qui est un équipement de tension contraint d'avance universel. Il est facile d'utiliser, principalement utilisé pour le simple-trou tendant, et peut également être employé pour le long et court préchargement. Tendre et dépanner, et approprié aux paquets de fil d'acier et aux fils de haute résistance de diverses caractéristiques.

Installation de Courrier-tension Jack et Anchorage

1. La mèche en acier sera filetée dans la galerie réservée de la structure, et la longueur exposée de la mèche en acier à l'extrémité de tension est exigée pour être 200-250mm plus longs que la longueur de travail du cric. La mèche en acier doit être coupée avec une broyeur de disque mince sans extrémités lâches ou « extrémités approximatives » pour éviter la perforation difficile.

2. Couvrez l'extrémité du paquet de fil d'acier du plat fonctionnant d'ancre, poussez-la à l'embase d'ancre, et alignez-la avec la broche.

3. Installation des agrafes fonctionnantes d'ancre : avant d'installer des agrafes, employez les anneaux en acier ensemble, puis pour maintenir chaque paire d'agrafes pour les pousser dans le trou de chandelle du plat d'ancre le long du brin en acier, et puis pour les pousser jusqu'à ce qu'elles ne se déplacent pas.

4. Installation de plat de limite : le plat de limite est conçu selon le plat fonctionnant d'ancre et a assorti avec le trou du plat d'ancre.

5. Installation de cric : d'abord liez l'extrémité du paquet en acier de fil avec une goupille de fil, puis soulevez le cric et le mettre sur le fil en acier, et mettez l'ouverture de soutien de la couverture du cric sur l'extérieur du plat de limite. Actuellement, le cric peut être coaxialement aligné.

6. Installez l'ancre d'outil sur la lèvre de soutien à l'extrémité du piston.

Technique de fond de Courrier-tension Jack et Anchorage
La précontrainte de l'ingénierie est de s'appliquer l'effort pré-de tension aux barres d'acier dans le module de tension avant les composants structurels de l'ingénierie sont soumises aux charges externes, afin d'améliorer la rigidité des composants, retarder l'aspect des fissures, et augmentent la longévité des composants. Généralement, un cric sec de type à travers est employé pour la construction de tension de tendon contraint d'avance. Il y a un cric sec de type à travers suivant les indications du chiffre 1, qui inclut un cylindre cylindrique 105 d'huile et un piston 103 installé dans le cylindre 105 d'huile. Le piston 103 une douille 104 d'à travers-centre est inséré, et la douille 104 d'à travers-centre est installée dans le cylindre 105 d'huile par le plat de scellage arrière 102. Le cylindre 105 d'huile est placé à l'extrémité externe du plat de scellage arrière 102 et est équipé de couverture 101 d'extrémité arrière sertie par replis avec la douille 104 d'à travers-centre. Le cylindre d'huile l'embout avant de 105 est équipé d'un plat de scellage avant 106. Puisque la douille en forme d'auget est installée et fixée dans le cylindre d'huile par le plat de scellage arrière et la couverture d'extrémité arrière, le cric en forme d'auget est grand dans la taille et lourd dans le poids. La pression d'huile fonctionnante maximum est au sujet de 50MPa, et la charge de travail (tonne) et rapport du poids corporel (kilogramme) est 1:0.7~1.5, c.-à-d., le poids du cric sec en forme d'auget avec une charge de travail de 100 tonnes est 70Kg~150Kg ; il est difficile de se déplacer pendant l'opération de tension de construction de tendon contraint d'avance, l'efficacité de construction est basse, et l'intensité de travail d'opérateur est haute.
