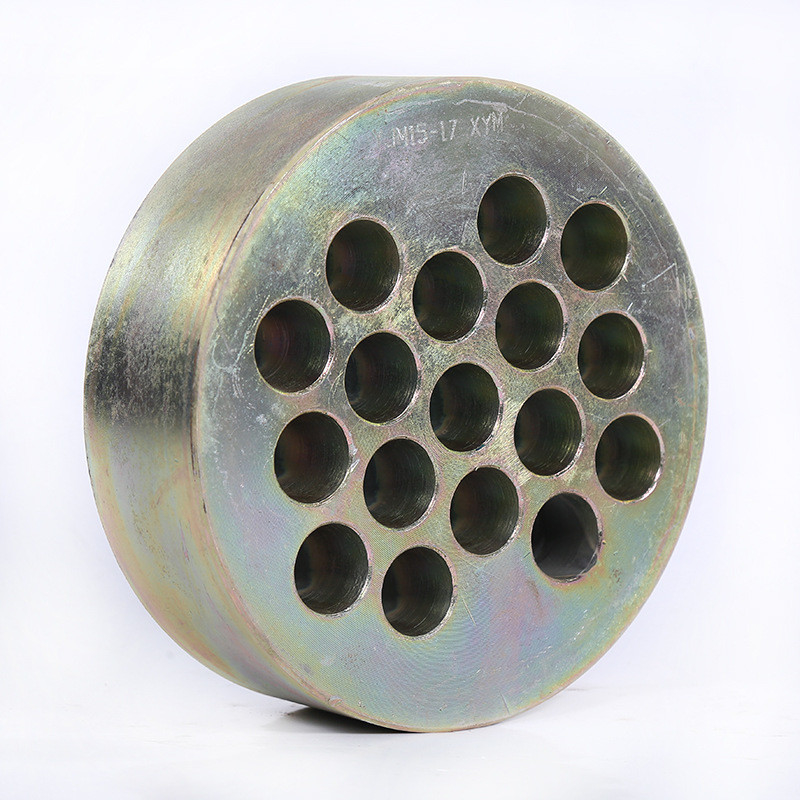

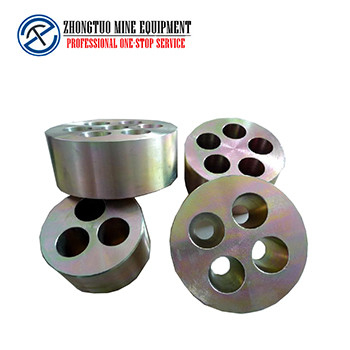

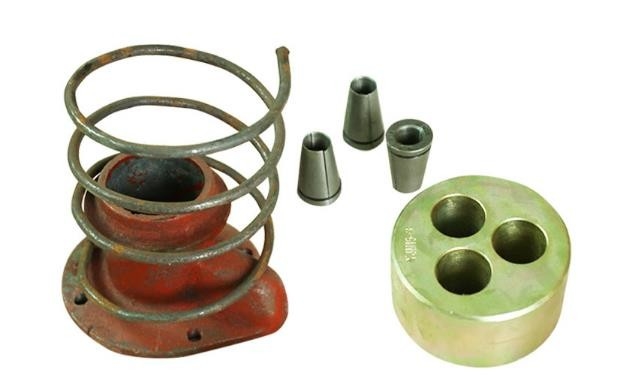

Multi Holes PC Strand Post Tension Round Flat Anchor Accessories

Tension multi de courrier de brin de PC de trous autour des accessoires plats d'ancre

  • Mettre en évidence

    Accessoires plats ronds d'ancre

    ,

    Trous multi autour d'ancre plate

    ,

    Ancre de tension de courrier de brin de PC

  • brin de PC
    1-15holes
  • Paquet de transport
    Boîte en bois
  • Certification
    CE; ISO
  • Service après-vente
    Cheminement des conseils et du service
  • Garantie
    Un an
  • Matériel
    Fer malléable
  • Marque
    zhongtuo
  • Condition
    Nouveau
  • Lieu d'origine
    LA CHINE
  • Nom de marque
    ZHONGTUO
  • Certification
    CE; ISO
  • Quantité de commande min
    1
  • Délai de livraison
    7-15Days
  • Conditions de paiement
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

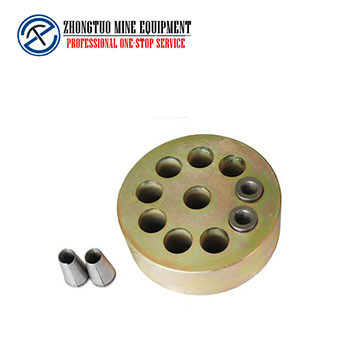

Tension multi de courrier de brin de PC de trous autour des accessoires plats d'ancre

Description d'Anchorage

Anchorage est un dispositif de ancrage permanent utilisé en béton contraint d'avance et est une part importante d'appliquer la force de rétrécissement produite par les tendons contraints d'avance à la construction. Dans les structures ou les composants courrier-tendus, afin de maintenir la tension des tendons contraints d'avance et les transmettre à l'intérieur du béton, l'outil de ancrage peut améliorer la portance du pont, augmenter l'envergure du pont, et réduit le poids du pont.



Paramètre technique de tension de courrier de brin autour d'ancre plate



Données techniques de YJM13 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Stessing Jack
ΦA B Place Rond ΦE (IDENTIFICATION) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Données techniques de YJM15 Anchorage
Spécifications Tête d'ancre Plaque de roulement Conduit Renfort en spirale Soumettre à une contrainte Jack
ΦA B Place Rond ΦE
(Identification)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Classification principale de pont Anchorage



1 : Ancre d'extrémité de tension : Une ancre installée à l'extrémité du brin qui peut être tendu, également connue sous le nom d'ancre contrainte d'avance (ancre ronde, ancre plate).

(1) ancre ronde : a bon ancrant la représentation et auto-ancrant la représentation

L'ancre ronde a un bon marché et est jetable, et la tension générale adopte un cric creux ;

(2) ancres plates : Des ancres plates sont principalement utilisées pour la précontrainte latérale des plate-formes de pont.

Les dalles et les poutres en tôle creuses de bas-taille rendent la distribution d'effort plus uniforme et raisonnable, qui raffine plus loin la structure.

2 : ancre de Fixe-fin : Installé à l'autre bout du toron, a habituellement enterré en béton, et n'exige pas une ancre de traction-fin (ancre de P). des ancres de type p s'appellent également les ancres de compression.



Tension multi de courrier de brin de PC de trous autour des accessoires plats d'ancre 0



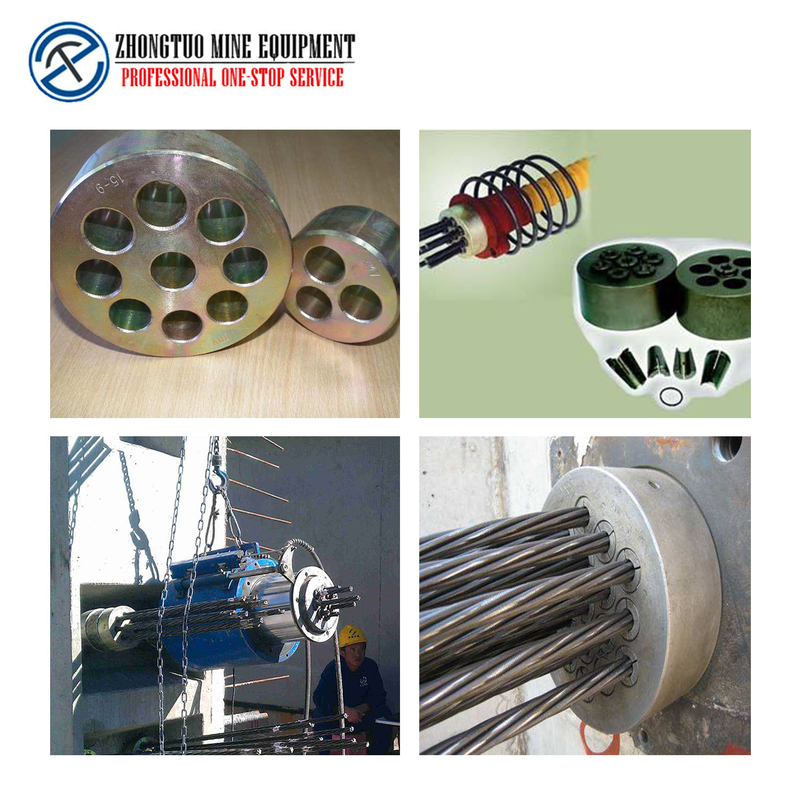

Champs d'application de tension de courrier de brin autour d'ancre plate
Les ponts en route, les ponts de chemin de fer, les échanges urbains, les rails légers urbains, les gratte-ciel, les barrages de garde de l'eau et d'hydroélectricité, les terminaux de port, l'ancrage de protection de pente de roche, le renfort de masse de base, toit d'ancre de toit de mine de tunnel, grille contrainte d'avance, souterrain, grands bâtiments, halls, atelier d'entrepôt, bâtiment de tour, levage lourd, glissant la propulsion intermittente de film, le pont, et levage de tunnel, les grands conteneurs et bateaux, les dormeurs, le remplacement des appuis de pont, le renfort de pont et de bâtiment, les travaux de travaux de renfort, antimagnétiques et anti-corrosifs en acier (ancres de fibre)), renforcement par fibres de carbone, pré-a tendu la construction de gisement de poutre, ingénierie de précontrainte externe, câbles de séjour, câbles de suspension, etc.

Tension multi de courrier de brin de PC de trous autour des accessoires plats d'ancre 1



Méthode de construction et d'installation du Général Anchorage
La méthode générale de construction et d'installation d'ancrage sont de mettre un nombre restreint d'explosifs au fond du trou, augmenter lui dans une forme sphérique après plusieurs constructions d'ancrage et des installations, et ont finalement mis les explosifs dans la construction et l'installation d'ancrage. Comparé à la méthode de construction et d'installation d'ancrage de trou, cette méthode a les avantages du bon effet de construction et d'installation d'ancrage, de l'efficacité élevée de travail, du progrès rapide, et de la basse consommation des explosifs. Cette méthode est employée souvent dans la construction et l'installation des ancres courtes de pile pour les bases peu profondes.



Astuces chaudes au sujet d'Anchorage
1. Les ancres devraient être gardées correctement, et il ne devrait y avoir aucune rouille, eau, et d'autres articles divers en service.
2. appliquez le lubrifiant sur la surface externe de l'agrafe d'outil et la surface intérieure du trou de chandelle du plat d'ancre avant emploi, et enlevez souvent les débris sur la surface de l'agrafe.
3. des mesures de sécurité devraient être prises pendant tendre, et personne ne peut se tenir après le cric de tension.
4. Le système d'ancre devrait être employé ensemble et ne peut pas être mélangé à d'autres systèmes.
