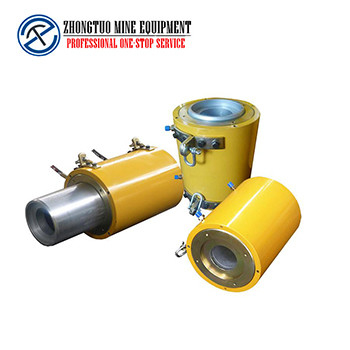

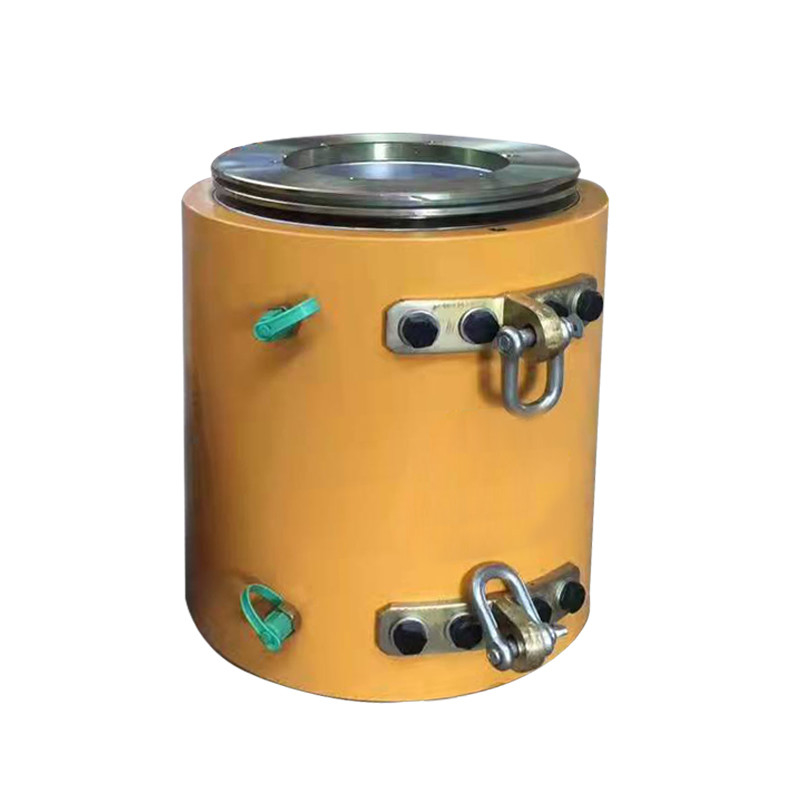

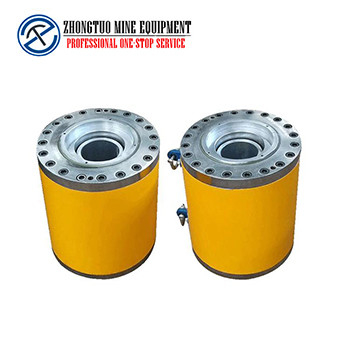

YDC dactylographie soumettre à une contrainte le noyau creux hydraulique Jack Multi Strand Post Tensioning Jack

Caractéristiques de cavité hydraulique Jack de noyau

1. YDC dactylographie soumettre à une contrainte le cric est un cric contraint d'avance polyvalent d'à travers-coeur, qui est employé pour des opérations de tension de divers ancrages en acier de brin. Très utilisé courrier-en tendant de grands bâtiments, structures, ponts concrets contraints d'avance, roche ancrant, structures hydrauliques, base ancrant, et d'autres projets importants.
2. Les parties principales du cric sont faites d'acier de haute résistance, qui a les caractéristiques de la structure compacte, du volume léger et petit, de la longueur axiale courte, et de la longueur réservée courte de tension de la mèche en acier, qui peut sauver le matériel en acier de mèche. Et le levage est flexible, durable, facile à utiliser, et facile à maintenir.
3. le type cric de YDC est un genre de cric en forme d'auget, qui est un équipement de tension contraint d'avance universel. Il est facile d'utiliser, principalement utilisé pour le simple-trou tendant, et peut également être employé pour le long et court préchargement. Tendre et dépanner, et approprié aux paquets de fil d'acier et aux fils de haute résistance de diverses caractéristiques.

Diagramme de cavité hydraulique Jack de noyau

1, plaçant l'écrou 2, prise 3, anneau 4, cylindre 5, piston 6, douille 7, anneau 8, gicleur d'huile 9, plat de scellage 10, anneau de coeur de compression

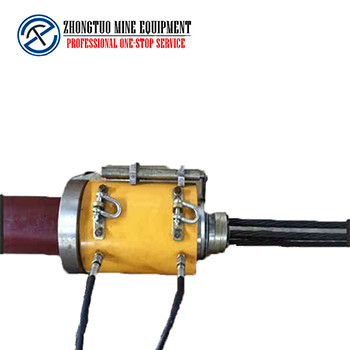

Installation de Courrier-tension Jack et Anchorage

1. La mèche en acier sera filetée dans la galerie réservée de la structure, et la longueur exposée de la mèche en acier à l'extrémité de tension est exigée pour être 200-250mm plus longs que la longueur de travail du cric. La mèche en acier doit être coupée avec une broyeur de disque mince sans extrémités lâches ou « extrémités approximatives » pour éviter la perforation difficile.

2. Couvrez l'extrémité du paquet de fil d'acier du plat fonctionnant d'ancre, poussez-la à l'embase d'ancre, et alignez-la avec la broche.

3. Installation des agrafes fonctionnantes d'ancre : avant d'installer des agrafes, employez les anneaux en acier ensemble, puis pour maintenir chaque paire d'agrafes pour les pousser dans le trou de chandelle du plat d'ancre le long du brin en acier, et puis pour les pousser jusqu'à ce qu'elles ne se déplacent pas.

4. Installation de plat de limite : le plat de limite est conçu selon le plat fonctionnant d'ancre et a assorti avec le trou du plat d'ancre.

5. Installation de cric : d'abord liez l'extrémité du paquet en acier de fil avec une goupille de fil, puis soulevez le cric et le mettre sur le fil en acier, et mettez l'ouverture de soutien de la couverture du cric sur l'extérieur du plat de limite. Actuellement, le cric peut être coaxialement aligné.

6. Installez l'ancre d'outil sur la lèvre de soutien à l'extrémité du piston.

Le cric est employé en combination avec la pompe à huile de soutien. Le circuit de tension d'huile de la pompe à huile est relié au bec de tension de cavité de cric, et l'indicateur de pression calibré est également relié au circuit d'huile. Le circuit de retour d'huile de la pompe à huile est relié au gicleur d'huile de retour du dessus malicieux sec, et la soupape de sûreté du circuit d'huile est ajustée sur 10MPa pour assurer la sécurité.
