Mettre en évidence
380V a monté le perçage Rig Machine
,perçage Rig Machine de profondeur de 100m
,Plate-forme de forage d'ancre d'ingénierie de roche de sol
-
Type de puissanceÉlectrique
-
tension380V
-
Poids1400 KILOGRAMMES
-
Diamètre de forage200mm, 110mm, 230mm
-
Profondeur de forageMax.100m
-
Dimension (l*w*h)6500mm*2210mm*2700mm
-
Dimension (L*W*H)3100x1000x1500mm
-
Méthode de perceuseDTH et/ou perceuse de foreuse
-
Couleurvert
-
Lieu d'origineLA CHINE
-
Nom de marqueZT
-
CertificationCE ISO
-
Numéro de modèleZTMG70
-
Quantité de commande min1pc
-
PrixUSD15000-22000/PC
-
Détails d'emballagecas en bois
-
Délai de livraison7-15 jours de travail

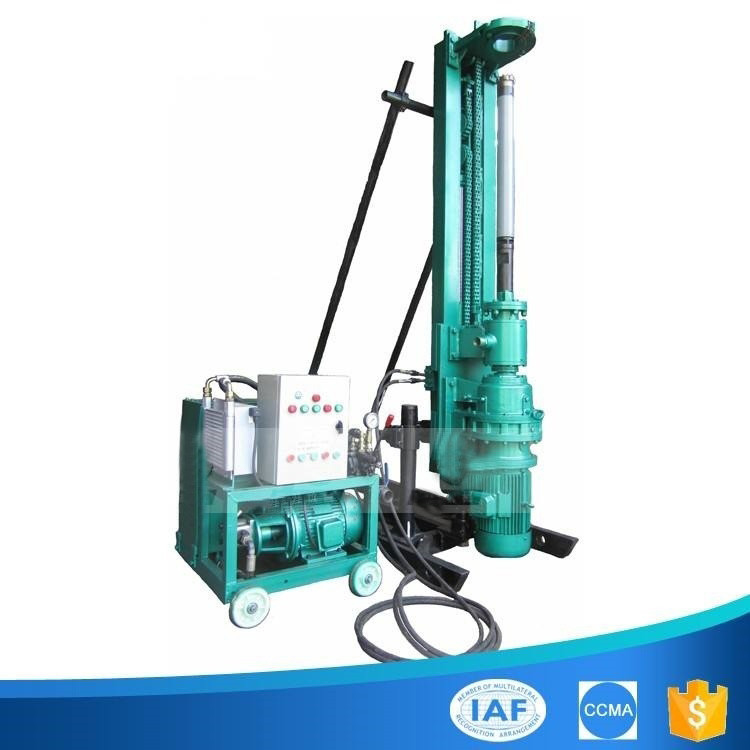

Machine de forage montée à 380 V
Description de la plateforme de forage ZTMC40/70
1, simple dispositif de montée et de descente
Le simple dispositif de montée et descente permet de régler facilement la hauteur horizontale du trou du câble d'ancrage.
La plaque de nylon résistante à l'usure peut empêcher l'usure de la piste de guidage lorsque la tête d'alimentation fonctionne.
2, tête de puissance fiable
Le réducteur cycloïdal et le moteur électrique forment une tête de puissance.
Le paquet d'air est l'entrée de source d'air de l'impactor, en attendant, il peut réduire l'impact de la tête de puissance de la tige de forage.
3, dispositif de propulsion fiable
Cet appareil adopte une propulsion hydro-cylindrique et en chaîne avec une structure compacte, une grande force de levage et une bonne stabilité.
4, système de contrôle centralisé
Les travaux d'exploitation électrique et de forage sont tous deux contrôlés de façon centralisée.
La vanne d'accélération unidirectionnelle peut régler la vitesse d'alimentation à tout moment.
La roue manuelle de la vanne réductrice de propulsion peut ajuster la force de propulsion en fonction de différentes situations de travail.
5. mécanisme de réglage vers le haut et vers le bas
L'hydro-cylindre vers le haut et vers le bas peut régler rapidement l'angle du rail de guidage pour satisfaire aux exigences de forage sous différents angles.
L'hydro-cylindre de compensation peut garantir que le rail de guidage se tient verticalement sur le sol lors du forage vertical.
6. une forte tête de puissance
7.composants de puissance
Un moteur électrique asynchrone à trois phases et une pompe à huile à double engrenage fournissent de l'énergie au forage.
8. banc de contrôle centralisé
Le banc de contrôle éloigné de la plateforme de forage peut protéger la sécurité de l'opérateur.
Le bâton métallique de commande centralisé rend le contrôle de la plateforme de forage facile et pratique.
Le système hydraulique avancé permet de réaliser une plateforme de forage en rotation et en alimentation rapide.
9. un dispositif de propulsion fiable
Il adopte le modèle d'alimentation hydro-cylindre avec une structure compacte, une grande force de levage et une bonne stabilité
10. station hydraulique compacte
Cette station hydraulique fournit des supports de transmission pour le système hydraulique.
Le radiateur peut réduire efficacement la température de l'huile pour éviter que l'huile hydraulique ne devienne de faible viscosité ou ne soit détruite en raison de la température très élevée de l'huile.
La boîte de commande électrique peut protéger le moteur électrique pour fonctionner en toute sécurité.
Paramètres techniques de la plateforme de forage ZTMG40/70
| modèle | SKMG70 |
| profondeur de forage | 35 à 100 m |
| diamètre du trous | 110 à 230 mm |
| diamètre de la tige de forage | Les mesures de sécurité doivent être appliquées conformément à l'annexe I. |
| angle de plongée de l'oreiller | 0 à 90° |
| vitesse de rotation de la tête de puissance | 0 à 50 tr/min |
| couple de la tête de puissance | 3900 N·m |
| course de propulsion | 1 800 mm |
| coup de mât | 500 mm |
| force de levage maximale | 30KN |
| force de propulsion maximale | 25KN |
| puissance du moteur électrique | 22 kW |
| le poids | 1 400 kg |
| Dimension globale | 3100 x 1000 x 1500 mm |
| modèle | Le groupe SKMG40 |
| profondeur de forage | 10 à 60 m |
| diamètre du trous | 90 à 180 mm |
| diamètre de la tige de forage | Φ76 x 1500 mm |
| angle de plongée de l'oreiller | 0 à 90° |
| couple de la tête de puissance | 2400 N·m |
| force de levage maximale | 25KN |
| force de propulsion maximale | 0 à 20KN |
| puissance du moteur électrique pour la tête de puissance | 5.5 kW ou 7.5 kW |
| puissance du moteur électrique pour le système hydraulique | 4 kW |
| le poids | 500 kg ou plus |
| Poids maximal du composant | 150 kg ou plus |
| Dimension globale | Pour les appareils à commande numérique |
