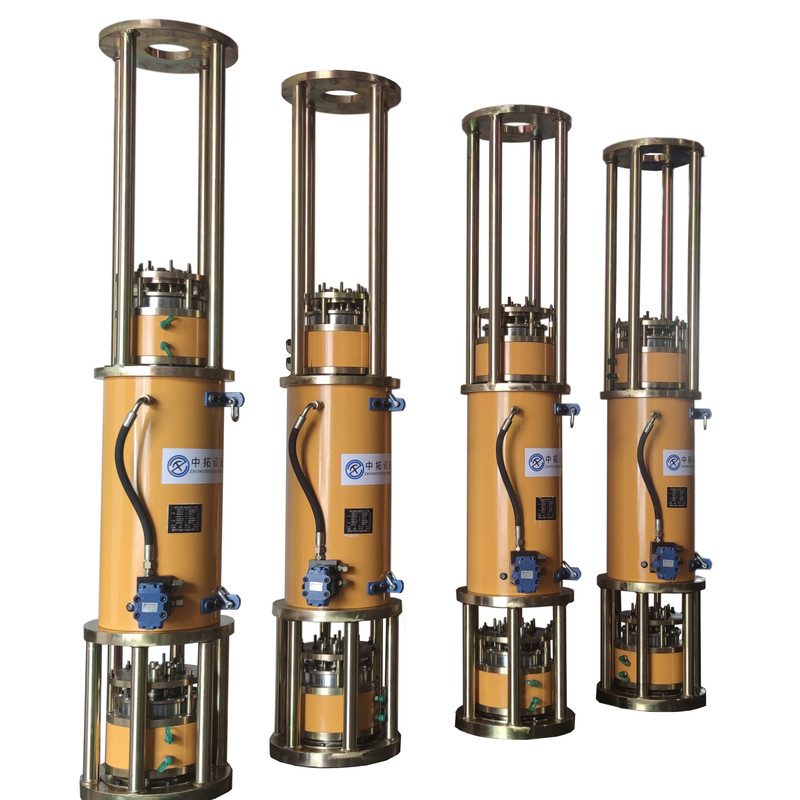

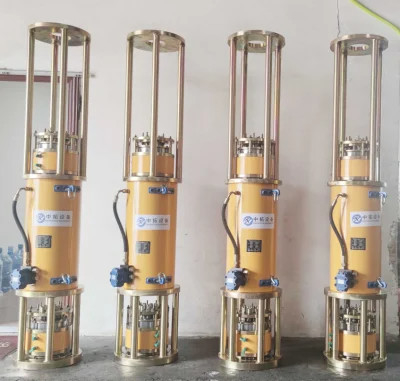

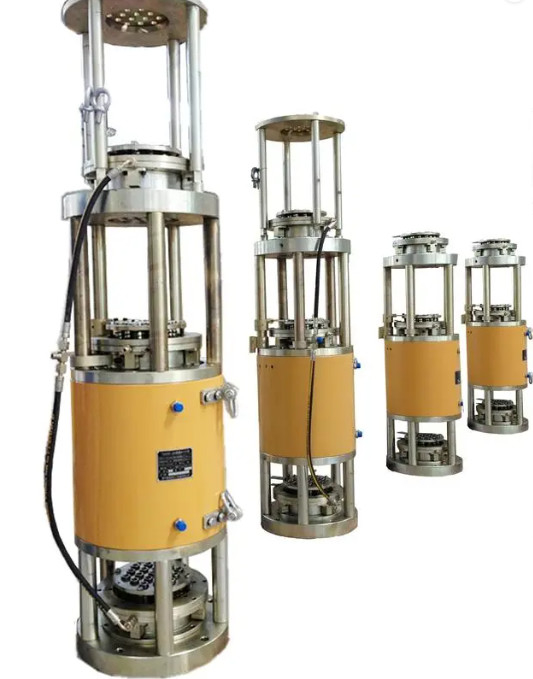

système de levage synchrone de Ton Hydraulic Strand Jack With de la course 600 de cylindre de 500mm

600t brin hydraulique Jack avec le système de levage synchrone

Introduction de vérin synchrone

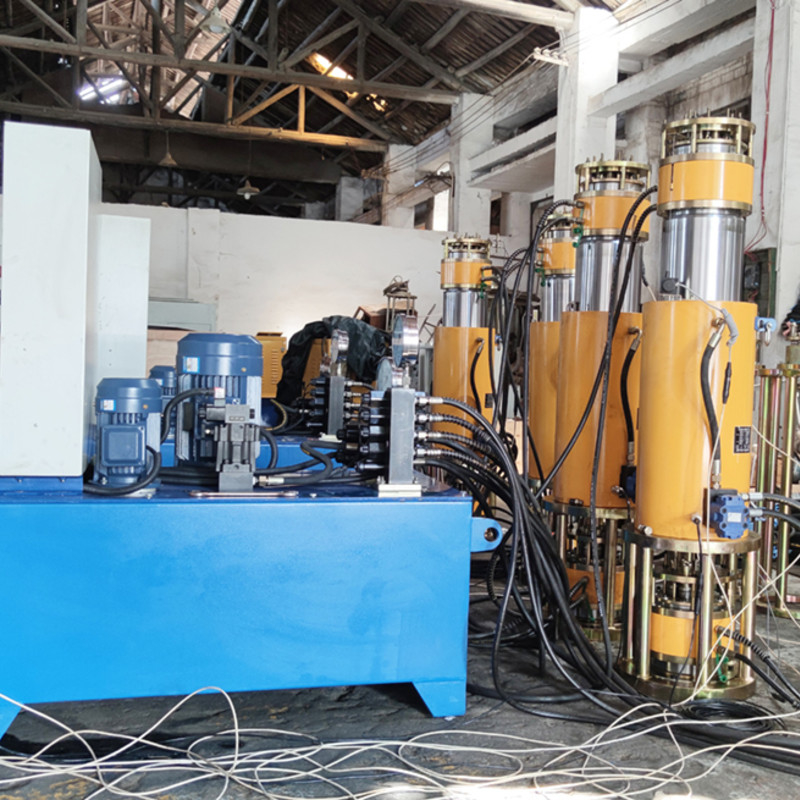

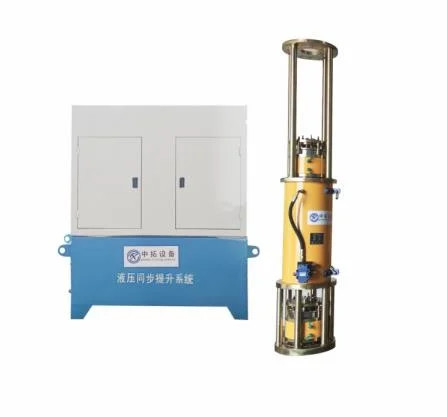

Le vérin synchrone est un nouveau type d'équipement de levage à grande échelle de composant, qui se compose principalement de vérin, de station de pompe hydraulique, et de système de contrôle. Le principe est d'intégrer la technologie contrainte d'avance d'ancrage avec la technologie de cric hydraulique, ancre le fil en acier par l'ancrage, et puis utilise l'ordinateur pour commander centralement l'écoulement et la sortie de pression d'huile par la station de pompe hydraulique, conduisent le piston du vérin pour se prolonger et se rétracter, et pour conduire le fil d'acier. Le toron et les composants sont soulevés et abaissés pour réaliser le levage et l'abaissement synchrones globaux de grands composants.

Paramètre technique de vérin synchrone

Principe de fonctionnement de vérin synchrone

Pour intégrer l'ancre contrainte d'avance ancrant la technologie avec la technologie de cric hydraulique, ancrez le brin en acier par l'ancre, et puis utilisez l'ordinateur pour commander centralement l'écoulement et la sortie de pression d'huile de la station de pompe hydraulique.
Le dispositif conduit le piston de cric pour se prolonger et se contracter (dispositif de capteur de déplacement) et force le brin en acier et le composant à monter, descendre, et à traduire sans interruption pour réaliser le levage synchrone global (traduction) et abaisser du mouvement.

Champs applicables de vérin synchrone

Très utilisé dans la verticale levant ou s'abaissant des pièces structurelles à grande échelle ici et ailleurs, comme le levage des poutres en tôle en acier des ponts, l'abaissement des piliers et des déversoirs de pont, le levage ou l'abaissement du bleu accrochant, le levage des cylindres intérieurs en acier de cheminée des centrales ou des usines chimiques, le levage des tambours de vapeur et des redresseurs d'installation de centrales, de grue de portique, de garage d'entretien des avions, de gymnase, et d'autres structures métalliques et d'autres structures à grande échelle centimétriques et superlourdes.

Caractéristiques de fonctionnement de vérin synchrone

• Principe : grande structure métallique levant, grand pont érigeant, grand positionnement de plate-forme d'océan.

• Petit équipement de levage, capacité de chargement légère et grande, installation et flexible facile, particulièrement approprié aux petits espaces ou à de grands composants d'intérieur de tonnage d'augmenter ;

• Augmentez le poids, l'envergure, et le secteur sans restriction en augmentant la combinaison de l'équipement ;

• L'utilisation d'un bas brin de relaxation, tant que un point de levage raisonnable de charge, taille d'ascenseur n'est pas limité ;

• Le vérin a les propriétés à verrouillage automatique du mouvement inverse pour rendre le processus de levage très sûr et les composants peuvent être fermés à clef sûrement en n'importe quelle position pendant le processus de levage ;

• Niveau élevé d'équipement d'automation, facile à utiliser et flexible, avec l'opération automatique, l'opération semi-automatique, l'ajustement unique, l'opération manuelle, et d'autres opérations. L'affichage a un affichage à cristaux liquides, affichage d'écran tactile est très intuitif. Et le système de contrôle est équipé du programme autocorrecteur de protection, même si l'abus ne causera pas des incidents de sécurité.

• Construction avec cet équipement, période de construction courte, coût bas, bonnes retombées économiques.

Processus et technologie de vérin synchrone
1. portée d'application
Cette technologie convient au levage global des antennes en acier de mât des tours de TV et à la levée globale des grilles, des toits, des passages supérieurs en acier, et d'autres composants des travaux publics à grande échelle tels que des gymnases, piscines, hangars, théâtres, des salles attendant (bateau), etc. La levée globale de la poutre principale de la grue et le patinage de la botte en acier de toit (couverture) du bâtiment principal du terminal d'aéroport.
2. méthodes et caractéristiques
Méthode de levage
Actuellement, les méthodes « de groupe porteur et hydraulique en acier de suspension de brin de vérin, et de synchronisation de gestion par ordinateur » sont en grande partie adoptées. Il y a deux méthodes comme suit :
①Type cabreur (c'est-à-dire, type de levage) : Le vérin hydraulique est placé sur la colonne permanente de la structure porteuse, l'extrémité supérieure du brin en acier suspendu est fixée (ancré) avec le vérin hydraulique par le noyau, et le membre plus bas de gamme et se soulevant sont ancrés et ancrés avec les outils spéciaux. Relié ensemble, comme « l'eau de levage de la bonne plate-forme », le vérin hydraulique tient la mèche en acier et la soulève, soulevant de ce fait le composant à la taille d'installation. Ce plan est le type cabreur d'ascenseur.
②Type s'élevant (type s'élevant de poteau) : l'extrémité supérieure de la mèche en acier suspendue est fixée sur la structure permanente (ou la base ou l'installation provisoire de renfort liée à l'objet permanent), et le vérin hydraulique est placé au plus bas de gamme de la mèche en acier (hydraulique vérin l'ancre est relié au composant), comme un « poteau s'élevant de singe », le vérin hydraulique tient la mèche en acier et s'élève, soulevant de ce fait le composant à la taille d'installation.
Le type s'élevant est le plus approprié à la levée des membres droits avec la taille de levage élevée, la surface de projection et relativement léger généraux, comme les antennes en acier de mât des tours de TV.
