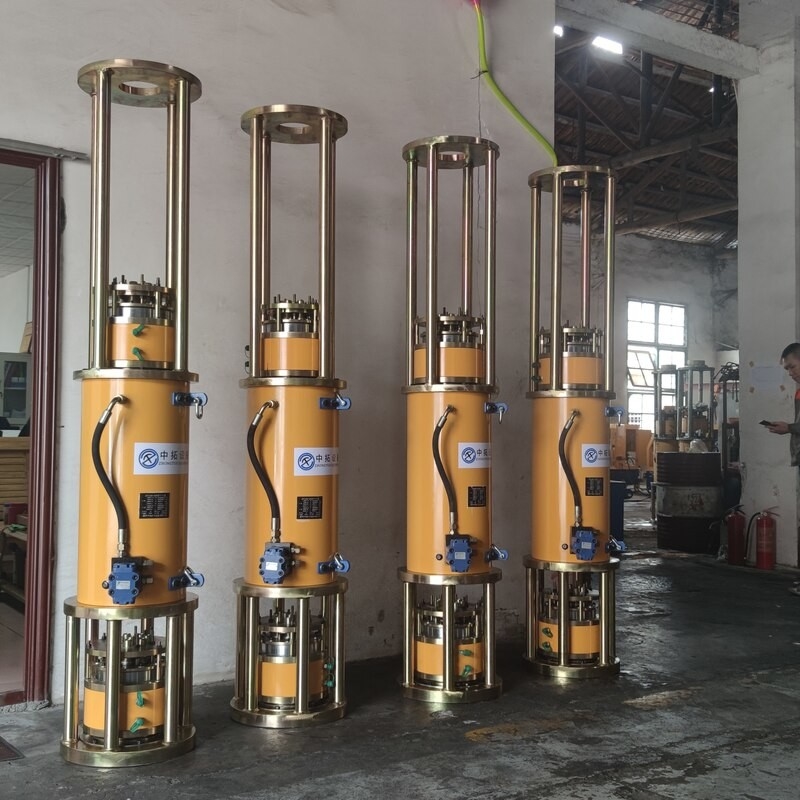

Système synchrone Jack Machine For Large Constructions de levage hydraulique

Système de levage synchrone vérin hydraulique pour la promotion synchrone de grandes constructions

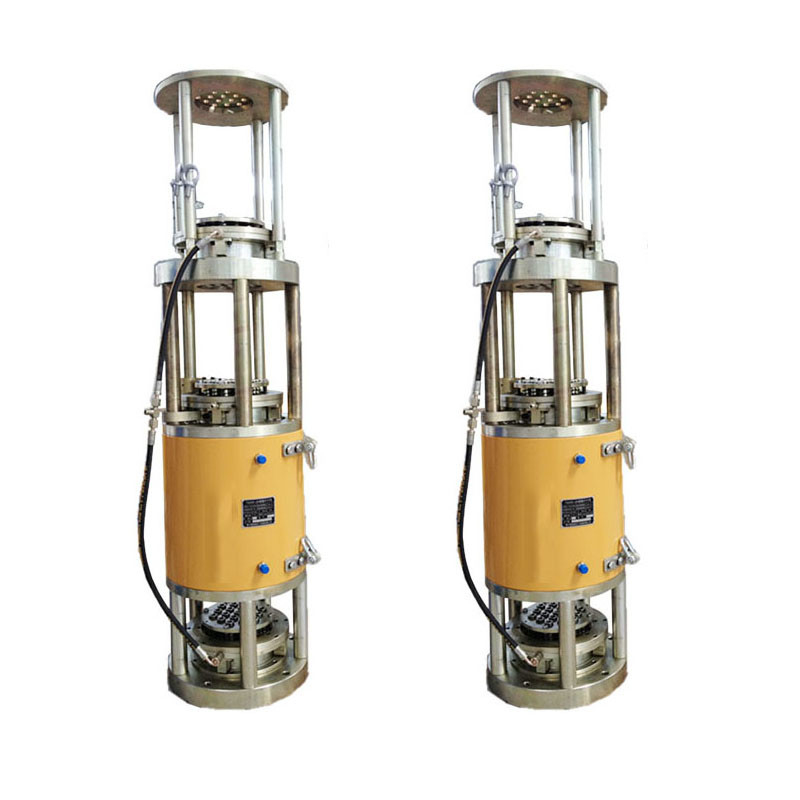

Introduction de vérin synchrone
Le vérin synchrone est un nouveau type d'équipement de levage à grande échelle de composant, qui se compose principalement de vérin, de station de pompe hydraulique, et de système de contrôle. Le principe est d'intégrer la technologie contrainte d'avance d'ancrage avec la technologie de cric hydraulique, ancre le fil en acier par l'ancrage, et puis utilise l'ordinateur pour commander centralement l'écoulement et la sortie de pression d'huile par la station de pompe hydraulique, conduisent le piston du vérin pour se prolonger et se rétracter, et pour conduire le fil d'acier. Le toron et les composants sont soulevés et abaissés pour réaliser le levage et l'abaissement synchrones globaux de grands composants.

Paramètre technique de vérin synchrone


Principe de fonctionnement de vérin synchrone
Le principe de fonctionnement hydraulique de levage de Jack de mèche est d'intégrer l'ancre contrainte d'avance ancrant la technologie avec la technologie de cric hydraulique, ancre la mèche en acier par l'ancre, et puis utilise l'ordinateur pour commander centralement l'écoulement et la sortie de pression d'huile de la station de pompe hydraulique. Le dispositif conduit le piston de cric pour se prolonger et se contracter (dispositif de capteur de déplacement) et force la mèche en acier et le composant à monter, descendre, et à traduire sans interruption pour réaliser le levage synchrone global (traduction) et abaisser du mouvement.

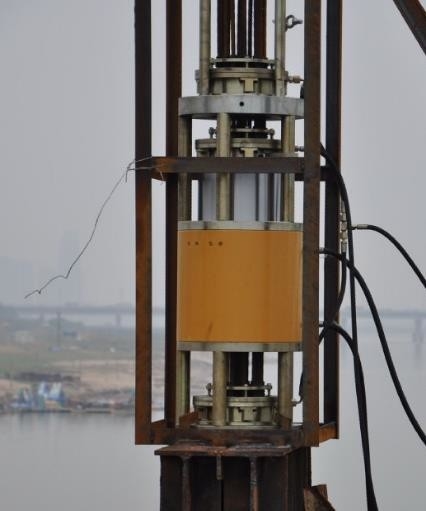

Champs applicables de vérin synchrone
Cette technologie convient au mât en acier de tour de l'antenne et le gymnase, piscine, hangar, théâtres, salle d'attente (le bateau), et toute autre grande utilité de cadre de réseau, toit et structures en acier de pont, et grande poutre de grue de portique de la montée du tout aussi bien que du bâtiment principal du terminal d'aéroport de la montée du glissement en acier entier de botte de toit (couverture).
Caractéristiques de fonctionnement de vérin synchrone
• Principe : grande structure métallique levant, grand pont érigeant, grand positionnement de plate-forme d'océan.
• Petit équipement de levage, capacité de chargement légère et grande, installation et flexible facile, particulièrement approprié aux petits espaces ou à de grands composants d'intérieur de tonnage d'augmenter ;
• Augmentez le poids, l'envergure, et le secteur sans restriction en augmentant la combinaison de l'équipement ;
• L'utilisation d'un bas brin de relaxation, tant que un point de levage raisonnable de charge, et la taille d'ascenseur n'est pas limité ;
• Le vérin a les propriétés à verrouillage automatique du mouvement inverse pour rendre le processus de levage très sûr et les composants peuvent être fermés à clef sûrement en n'importe quelle position pendant le processus de levage ;
• Niveau élevé d'équipement d'automation, facile à utiliser et flexible, avec l'opération automatique, l'opération semi-automatique, l'ajustement unique, l'opération manuelle, et d'autres opérations. L'affichage a un affichage à cristaux liquides, affichage d'écran tactile est très intuitif. Et le système de contrôle est équipé du programme autocorrecteur de protection, même si l'abus ne causera pas des incidents de sécurité.
• Construction avec cet équipement, période de construction courte, coût bas, bonnes retombées économiques.

Processus et technologie de vérin synchrone
1. portée d'application
Cette technologie convient au levage global des antennes en acier de mât des tours de TV et à la levée globale des grilles, des toits, des passages supérieurs en acier, et d'autres composants des travaux publics à grande échelle tels que des gymnases, piscines, hangars, théâtres, des salles attendant (bateau), etc. La levée globale de la poutre principale de la grue et le patinage de la botte en acier de toit (couverture) du bâtiment principal du terminal d'aéroport.
2. méthodes et caractéristiques
Méthode de levage
Actuellement, les méthodes « de groupe porteur et hydraulique en acier de suspension de brin de vérin, et de synchronisation de gestion par ordinateur » sont en grande partie adoptées. Il y a deux méthodes comme suit :
①Type cabreur (c'est-à-dire, type de levage) : Le vérin hydraulique est placé sur la colonne permanente de la structure porteuse, l'extrémité supérieure du brin en acier suspendu est fixée (ancré) avec le vérin hydraulique par le noyau, et le membre plus bas de gamme et se soulevant sont ancrés et ancrés avec les outils spéciaux. Relié ensemble, comme « l'eau de levage de la bonne plate-forme », le vérin hydraulique tient la mèche en acier et la soulève, soulevant de ce fait le composant à la taille d'installation. Ce plan est le type cabreur d'ascenseur.
②Type s'élevant (type s'élevant de poteau) : l'extrémité supérieure de la mèche en acier suspendue est fixée sur la structure permanente (ou la base ou l'installation provisoire de renfort liée à l'objet permanent), et le vérin hydraulique est placé au plus bas de gamme de la mèche en acier (hydraulique vérin l'ancre est relié au composant), comme un « poteau s'élevant de singe », le vérin hydraulique tient la mèche en acier et s'élève, soulevant de ce fait le composant à la taille d'installation.
Le type s'élevant est le plus approprié à la levée des membres droits avec la taille de levage élevée, la surface de projection, et relativement léger généraux, comme les antennes en acier de mât des tours de TV.

Caractéristiques de processus de vérin synchrone
①Le brin en acier est porteur, qui est non seulement une méthode porteuse économique mais également a l'efficacité de ancrage élevée et résout le problème technique de construction des conditions de levage continues de fond.
②Avec l'aide du principe de travail de mécanique, l'intégration électrique et et hydraulique, la capacité de levage peut être configurée dans n'importe quelle situation selon les besoins réels, couplés avec l'application de l'ancrage contraint d'avance déjà mûr ancrant la technologie, de sorte que le processus de levage entier ou dans un état planant, tout tout à fait sûr et fiable.
③La synchronisation de la gestion par ordinateur, qui peut commander la différence d'ascenseur entre les points de levage avec la haute précision, et n'est pas affectée par le nombre de points de levage et la différence de charge entre les points de levage.
④Il peut utiliser pleinement la structure ou la base permanente dans l'étape d'utilisation comme colonne porteuse à l'étape de levage, et tâche de faire la force de la structure porteuse (colonne) à l'étape de construction et à l'étape d'utilisation fondamentalement semblables ou cohérentes, de ce fait réduisant le besoin d'étape de levage. La quantité de renfort pour la structure porteuse sauve le coût d'installer les colonnes auxiliaires (équipements) et le renfort dans la construction conventionnelle.
⑤Pour la levée des membres droits avec un centre de la gravité élevé (telle que l'antenne en acier de mât), le poids (morceaux) peut être réduit autant que possible pour épargner des coûts de construction.
