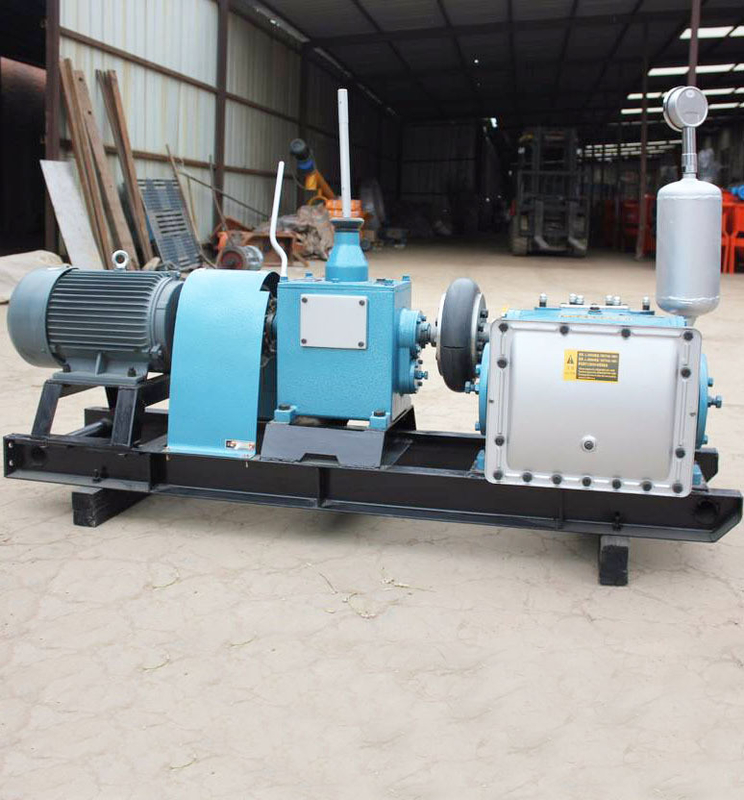

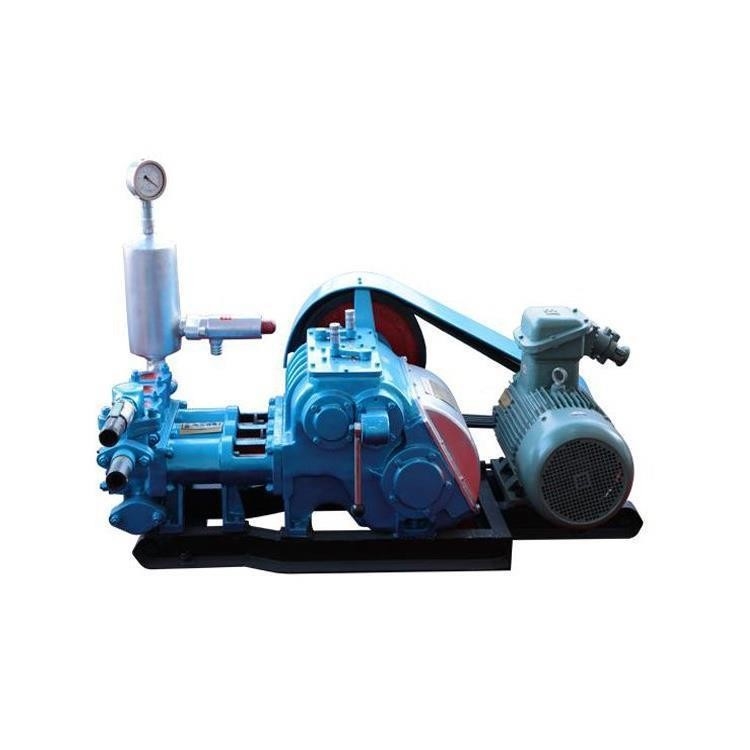

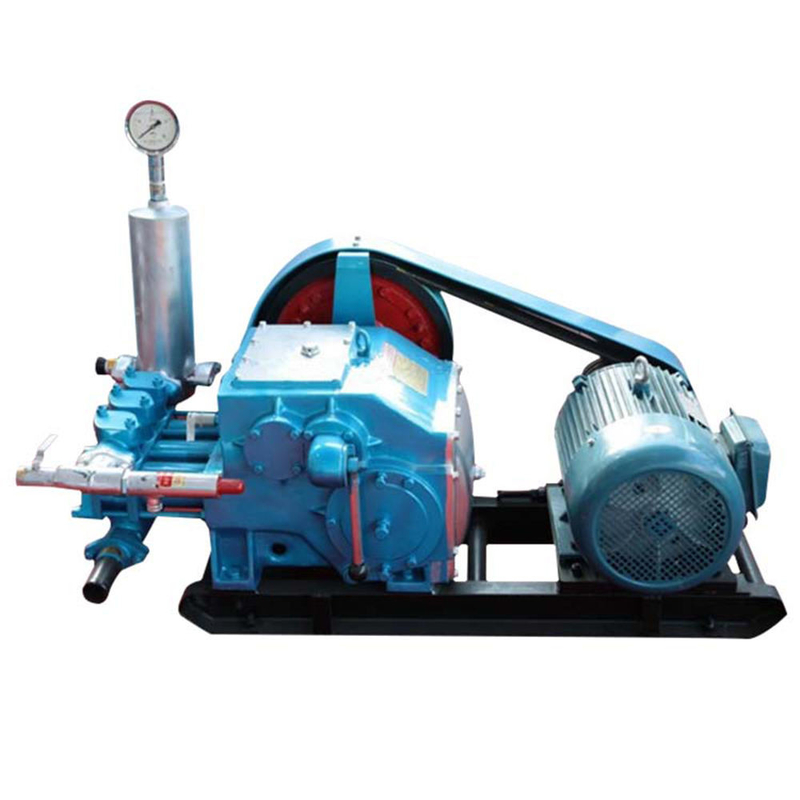

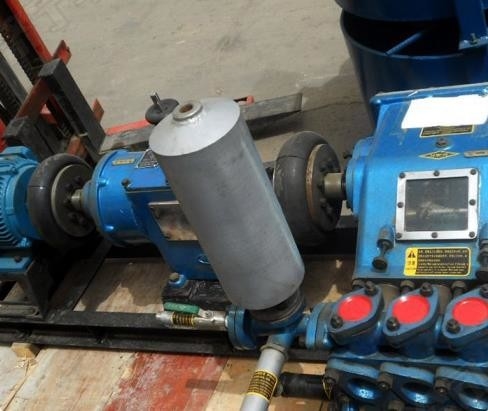

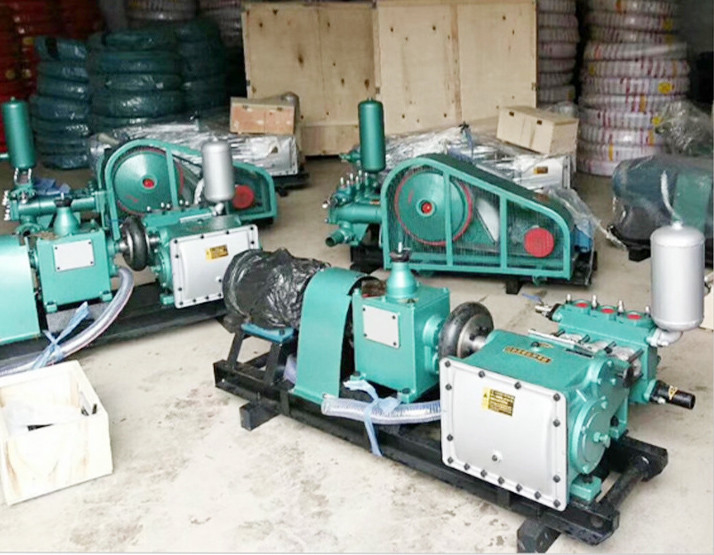

Pompes hydrauliques à piston à haute pression à pompe à boue triplex à huile

Pompe à boue à piston hydraulique à haute pression triplex à huile

Description de la pompe à boue à piston

Les pompes à pistons réciproques (également appelées pompes à lisier ou pompes à puissance) sont largement utilisées pour forer des puits de pétrole et de gaz.Les avantages de la pompe à déplacement positif réciproque comprennent la capacité de déplacer des fluides à forte teneur en solides chargés d'abrasifs, la capacité de pomper de grandes particules, la facilité d'utilisation et d'entretien, la fiabilité,et la capacité de fonctionner sur une large gamme de pressions et de débits en changeant le diamètre des cylindres de compression (pompes) et des pistons.

Paramètres techniques des pompes à boue Bw

Caractéristiques de la pompe à boue BW

1. Il a un débit à quatre vitesses qui peut répondre aux besoins des plates-formes de forage de grand et petit diamètre, la plage d'ajustement du débit est grande et la sélection des paramètres est raisonnable.Il peut répondre aux besoins de forage de noyau de différents diamètres, différentes profondeurs de trous, et différents noyaux géologiques.

2. Le piston est un piston en caoutchouc polyuréthane de type S autocollant avec une forme de bol et un dos en nylon, ce qui améliore considérablement la durée de vie.

3Il y a cinq anneaux d'étanchéité à la poussière sur la tige pour empêcher la boue de l'extrémité hydraulique d'être introduite dans l'extrémité de puissance et le filtre à huile de lubrification à l'extrémité de puissance.Il a été prouvé par de nombreux essais de production que l'étanchéité est fiable et les performances sont bonnesProlongez la durée de vie du train.

4Les soupapes d'entrée et de sortie utilisent des boules en acier et il y a un tampon en caoutchouc absorbant le son sur le couvercle de la soupape pour réduire le bruit d'impact.

6- Structure compacte et belle apparence.

7Bon démontage, entretien facile et relocalisation.

Préparations avant le démarrage de la pompe
Une fois que la pompe de coulée a été retirée de l'usage ou réinstallée pendant une longue période, les préparations suivantes doivent être effectuées avant de commencer:
1Vérifiez si l'huile de lubrification de chaque pièce est suffisante.
2Vérifiez que le tuyau d'aspiration du filtre à eau est dégagé.
3Vérifiez si le mouvement de chaque pièce mobile est bloqué.
4. Vérifiez si le changement de vitesse de chaque mécanisme de changement de vitesse est précis et fiable.
5Vérifiez si les fixations sont lâches, en particulier si l'écrou de verrouillage du piston en caoutchouc et le fil de connexion entre la tête transversale et la tige du piston sont serrés.

Processus de travail de la pompe à boue BW

1. procédé d' inhalation

Lorsqu'elle fonctionne, la machine motrice fait tourner l'arbre principal et la manivelle fixée à celui-ci à travers des composants de transmission tels que des courroies, des arbres de transmission et des engrenages.Lorsque la manivelle tourne dans le sens antihoraire de gauche à droite de la position horizontale, le piston se déplace vers l'extrémité de puissance 2, la pression dans le cylindre liquide diminue progressivement et un vide est formé. , jusqu'à ce que le piston se déplace vers le centre mort droit.

Procédure de décharge

Après avoir terminé le processus d'aspiration mentionné ci-dessus, la manivelle continue de tourner dans le sens inverse des aiguilles d'une montre.et le liquide dans la bouteille est presséLa pression augmente, la vanne d'aspiration est fermée, la vanne de décharge est ouverte et le liquide pénètre dans le tuyau de décharge jusqu'à ce que le piston se déplace vers le centre mort gauche.
