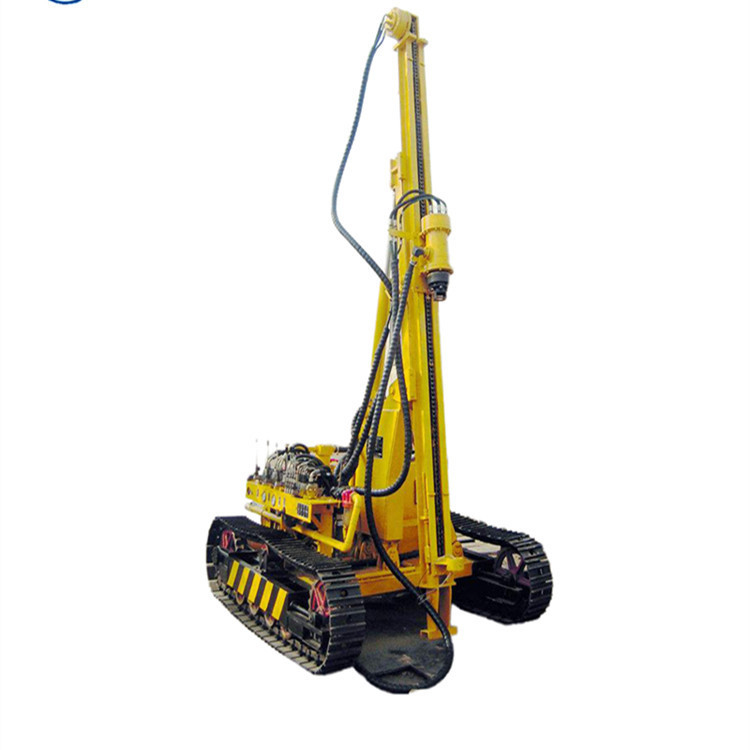

Machine de forage hydraulique de 380 V pour la construction de ponts routiers
-
Mettre en évidence
installation de perceuse hydraulique de la chenille 380V
,Installation de perceuse hydraulique de la chenille 5.8KG
,machine d'installation de forage de roche
-
Type de puissanceDiesel
-
tension380V
-
Poids5,8 KILOGRAMMES
-
Diamètre de forage90mm, 105mm
-
Profondeur de forage30m
-
calibre de tige de perceuse89/76mm*3m/pc
-
Diamètre de forage90-150mm
-
Pression d'utilisation0.7-1.7Mpa
-
Consommation d'air9-14m3/min
-
Dimension (l*w*h)6500mm*2210mm*2700mm
-
Lieu d'origineLA CHINE
-
Nom de marqueZT
-
CertificationCE ISO
-
Numéro de modèleZTC153
-
Quantité de commande min1pc
-
PrixUSD15000-22000/PC
-
Détails d'emballagecas en bois
-
Délai de livraison7-15 jours de travail
Machine de forage hydraulique de 380 V pour la construction de ponts routiers
Machine de forage hydraulique pour la construction de bâtiments

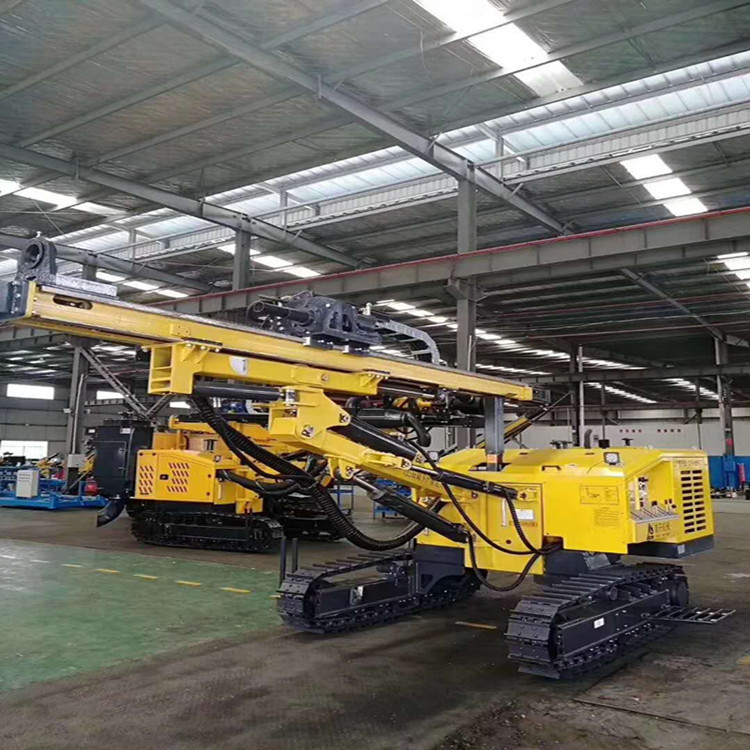

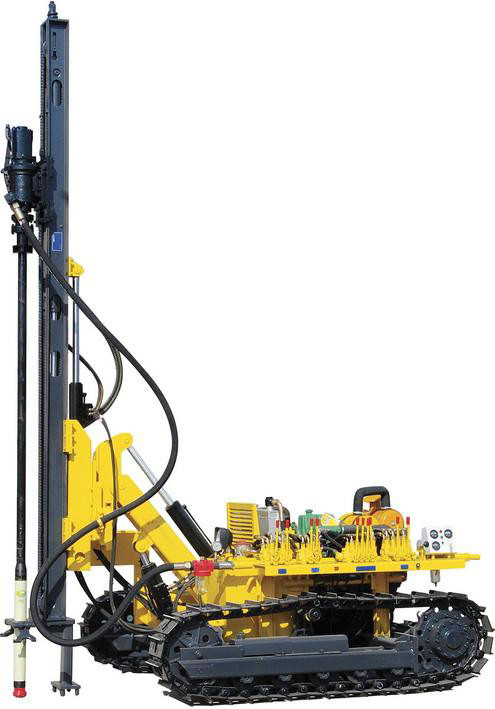

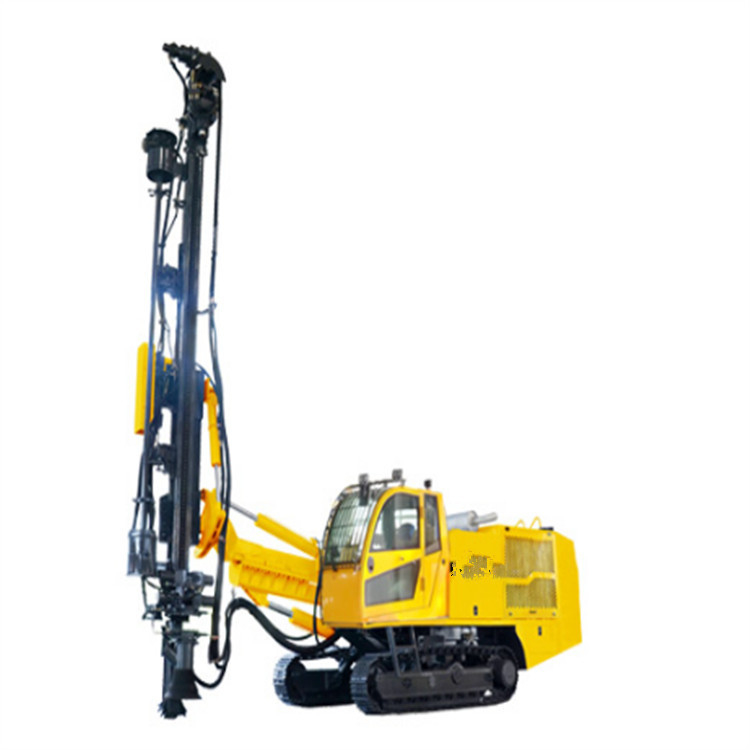

Description de la plateforme de forage à rampe ZTC153
1, nouveau système de propulsion
utilise un système de propulsion à traction en chaîne hydro-cyclindrique, structure compacte, grande force de levage et stabilité.
2, système de contrôle centralisé
Il dispose d'un système hydraulique avancé et d'un système de transport aérien, tous les mouvements sont contrôlés de manière centralisée, facile et pratique.
conduire une vanne hydraulique pour réaliser différents mouvements du bras de forage, garantir la stabilité de la plateforme de forage et un rendement élevé pour le forage de roche.
La soupape d'accélérateur unidirectionnelle spécialement conçue dans le système hydraulique peut réaliser une régulation de vitesse sans pas pour la rotation, pour augmenter l'applicabilité à diverses couches de roche et l'efficacité du travail.
3, puissance assortie fiable
Il fournit un moteur diesel YC4D80-T21 de 56 kW et un moteur électrique de 45 kW pour cette plateforme de forage.
le réservoir d'eau et le radiateur hydraulique d'huile garantissent le fonctionnement sûr et fiable du système hydraulique diesel et de la plateforme de forage.
La pompe à engrenage unique fournit la force motrice pour le système de propulsion et le système de rotation respectivement via une vanne de déviation. Le système hydraulique est plus stable et fiable.
4, une chaîne de traction pour protéger tous les tuyaux d'air et les tuyaux d'huile contre les dommages, augmenter la durée de vie du tuyau.
5, une puissante tête de puissance à double moteur
Le moteur de virage adopte un réducteur planétaire et un moteur oscillant avec une technique avancée étrangère.
6, dispositif de protection du moteur diesel
le système d'inhalation naturelle combine un filtre à air du désert, un deuxième filtre à air et un filtre à huile pour améliorer l'applicabilité au milieu hostile et la durée de vie du diesel;
La plateforme de forage utilise une source d'air propre provenant d'un compresseur d'air et déconnecte la voie naturelle d'inhalation du diesel.
La soupape d'accélérateur unidirectionnelle peut régler et stabiliser l'afflux d'air du diesel.
Le sécheur d'air peut éliminer l'eau de la source d'air du compresseur d'air efficacement.
7, fiable quatre roues et une ceinture
la ceinture à rampe intégrée s'installe facilement et offre des performances fiables.
La roue de la chaîne, le ressort du tensionneur et le cylindre de turgor peuvent garantir un degré de tension de la ceinture de traction approprié.

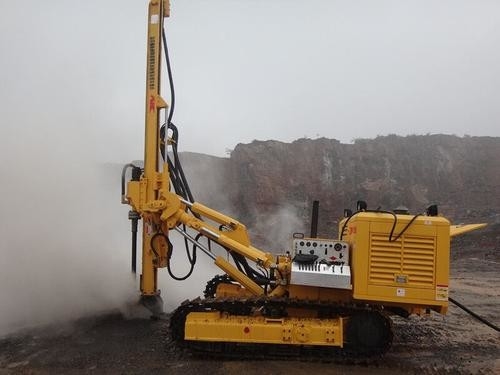

Application de la ZTC153 plateforme de forage à rampe:
Paramètres techniques de la plateforme de forage à rampe ZTC153:
| Diamètre de forage | φ90 àφ150 mm | Profondeur de forage | 30m | |
| Dureté de la roche | f=6~ 20 | Vitesse de déplacement | 2.5 km/h | |
| Capacité à grimper | 30- Je ne sais pas. | Système électrique | 24 V | |
| Type de puissance | Moteur diesel et moteur électrique | Capacité du réservoir diesel | 70(L) | |
| Capacité du réservoir d'huile | 155(L) | Poids total de la machine | 5.8t | |
| Dimension du transport (longueur)×largeur×hauteur) | 6500×2210×2700 mm | |||
| Système de conduite | Modèle de moteur diesel | Le nombre d'équipements utilisés est le suivant: | ||
| Puissance nominale de sortie du moteur diesel/vitesse | Pour les véhicules à moteur à combustion | |||
| Moteur électrique | Le nombre d'unités utilisées est déterminé par la méthode suivante: | |||
| Puissance du moteur du moteur électrique/vitesse de rotation | Pour les véhicules à moteur à combustion | |||
|
Tête de puissance Je ne sais pas. |
(14 MPa)couple de sortie | 3200N·- Je vous en prie | ||
| vitesse de rotation de sortie | 60 tours par minute,90 tours par minute,120 tours par minute,200 tours par minute | |||
| Écrou | méthode d'alimentation | bouteille d'huile à la chaîne | ||
| une fois la longueur de propulsion | 3 000 mm | |||
| Compensation de la longueur de propulsion | 900 mm | |||
| force de propulsion | - 15 kN | |||
| Force de levage | - 20 kN | |||
| vitesse de propulsion | 00,8 m/s | |||
| Vitesse de propulsion élevée | 1.5 m/s | |||
| Vitesse de levage | 00,8 m/s | |||
| Vitesse de levage rapide | 1.5m/s | |||
| Système hydraulique | Pression maximale dans le système hydraulique | 17.5 MPa | ||
| Pression de travail de la plateforme de forage | 17.5 MPa | |||
| Pression maximale de propulsion | 16 MPa | |||
| Pression maximale de levage | 17.5 MPa | |||
| Pression maximale de la tête de puissance vers l'avant | 14 MPa | |||
| Pression maximale inverse de la tête d'alimentation | 17.5 MPa | |||
| Pression de fonctionnement maximale de la bouteille de positionnement | 17.5 MPa | |||
| Angle de la plateforme de forage | Trou horizontal le plus élevé | 3.8- Je vous en prie | ||
| Trou horizontal le plus bas | 0.30m | |||
| Angle d'oscillation du bras de forage | À gauche 31°,À droite 32- Je ne sais pas. | |||
| Angle de lancement du bras de forage |
horizontalement vers le bas 23°, horizontalement vers le haut 55- Je ne sais pas. |
|||
| Angle de lancement du cadre |
horizontale vers le bas 100°, horizontale vers le haut 13- Je ne sais pas. |
|||
| Angle d'oscillation du cadre |
centre à gauche 90- Je ne sais pas. centre à droite 90- Je ne sais pas. |
|||
Paramètres techniques du compresseur d'air assortis de la plateforme de forage à rampe ZTC153T:
| Modèle | 18 à 17 |
| Le déplacement de gaz (m3/min) | 18 |
| Pression de déplacement du gaz (bar) | 17 |
| Contenu du réservoir de gaz (L) | 189 |
| Contenu en huile de lubrifiant (L) | 105 |
| Fabricant de moteurs diesel | Commis |
| Modèle | Les produits de la catégorie 1 ne sont pas soumis à des exigences spécifiques. |
| Quantité de bouteille | 6 |
| Puissance nominale (kw) | 194 |
| Velocité de rotation nominale (rpm) | 1400 |
| Contenu en huile diesel | 24 |
| Contenu en liquide de refroidissement ((L) | 60 |
| Batterie | Le nombre total d'équipements utilisés est de: |
| Contenu du réservoir de carburant ((L) | 380 |
| Dimension (mm) | 49808*1980*2320 |
| Poids (kg) | 4500 |
| Taille de la soupape de ventilation | 1-G2?? 1-G1?? |
| Modèle | 18 à 17 |
| Le déplacement de gaz (m3/min) | 18 |
| Pression de déplacement du gaz (bar) | 17 |
| Contenu du réservoir de gaz (L) | 189 |
| Contenu en huile de lubrifiant (L) | 105 |
| Fabricant de moteurs diesel | Commis |
| Modèle | Les produits de la catégorie 1 ne sont pas soumis à des exigences spécifiques. |
| Quantité de bouteille | 6 |
| Puissance nominale (kw) | 194 |
| Velocité de rotation nominale (rpm) | 1400 |
| Contenu en huile diesel | 24 |
| Contenu en liquide de refroidissement ((L) | 60 |
| Batterie | Le nombre total d'équipements utilisés est de: |
| Contenu du réservoir de carburant ((L) | 380 |
| Dimension (mm) | 49808*1980*2320 |
| Poids (kg) | 4500 |
| Taille de la soupape de ventilation |
1-G2?? 1-G1?? |
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
